Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

В зависимости от интенсивности образования парафиновых отложений, их прочности, состава и других особенностей применяют различные методы и часто их комбинации.

Одно время широко применялся способ борьбы с парафином с помощью автоматической депарафинизационной установки (АДУ). Несколько скребков, а точнее круговых ножей периодически спускается на стальной проволоке в НКТ до глубины начала отложения парафина. Затем с помощью автоматически управляемой лебедки скребки поднимаются до устья скважины. Интервалы времени на спуск и подъем устанавливаются автоматически реле времени, управляющим работой электромотора лебедки. Скребки спускаются в фонтанную скважину через обычный лубрикатор, так же как опускается глубинный манометр.

Установки АДУ были заменены в результате широкого применения остеклованных или эмалированных фонтанных труб, производство которых было налажено на промыслах Татарии. Использование остеклованных труб исключило необходимость устанавливать у скважины лебедку, затрачивать для ее работы электроэнергию и содержать дополнительный обслуживающий персонал. Однако при остеклованных трубах не удавалось полностью предотвратить отложение парафина. В муфтовых соединениях труб оставались неостеклованные стыки (несмотря на наличие специальных вкладышей), в которых накапливались отложения. При транспортировке таких труб и при их спуске в скважину наблюдались сколы и разрушения остеклованных поверхностей.

В настоящее время интенсивно ведутся исследования по применению химических методов борьбы с парафином, сущность которых заключается в гидрофилизации поверхности труб, на которой парафин не откладывается. Благодаря адсорбции химических реагентов на внутренней поверхности труб и на кристаллах парафина образуется тонкая защитная гидрофильная пленка, препятствующая росту кристаллов и их отложению в трубах. В качестве химических реагентов применялись как водорастворимые, так и нефтерастворимые ПАВ. Водорастворимые ПАВ улучшают смачивание поверхности труб водой, которая в том или ином количестве всегда имеется в нефти. Нефтерастворимые ПАВ увеличивают число центров кристаллизации парафина, т. е. его дисперсность, что способствует его выносу потоком жидкости на поверхность. Некоторые ПАВ (ГИПХ-180, катапин А) резко увеличивают гидрофильность поверхности. Это улучшает смачиваемость ее водой и снижает интенсивность отложения парафина. Однако отсутствие в достаточном количестве таких высокоэффективных химических реагентов, их высокая стоимость, ненадежность дозировки и подачи к местам отложения парафина пока сдерживают широкое их применение в практике нефтедобычи.

Для удаления парафина тепловыми методами применяют передвижные парогенераторные установки ППУ-ЗМ на автомобильном или гусеничном ходу производительностью пара 1 т/ч при температуре 310 °С, состоящие из прямоточного парового котла, питающих устройств и имеющие запас пресной воды. Такими устройствами пользуются для удаления парафиновых отложений не только в фонтанных трубах, но и в манифольдах и выкидных линиях. Для этого используется насосный агрегат 1АДП-4-150, которым прокачивается горячая нефть, нагретая до 150°С при давлении до 20 МПа и при подаче 4 дм³/с.

Для предотвращения пульсации фонтанных скважин применяются на нижнем конце колонны фонтанных труб специальные рабочие отверстия или клапаны.

Пульсация вызывает преждевременное прекращение фонтанирования в результате кратковременного увеличения плотности столба жидкости в НКТ, его дегазации и увеличения давления на забое. Большой объем межтрубного пространства способствует накоплению в нем большого объема газа, который при условии Рс < Рнас периодически прорывается через башмак НКТ до полной продувки фонтанных труб. Давление на забое понижается. После этого скважина длительное время работает на накопление жидкости.

Наличие малого (несколько мм) отверстия на некоторой высоте (30 - 40 м) от башмака НКТ обеспечивает сравнительно стабильное поступление газа из межтрубного пространства в НКТ, не допуская прорыва этого газа через башмак. После того как накапливающийся газ оттеснит уровень жидкости ниже отверстия, он начинает поступать в НКТ, и пульсация гасится. Если перепад давления в отверстии Δр, то уровень жидкости будет поддерживаться ниже отверстия на глубине a = ΔР·ρ·g. Аналогичную роль выполняет рабочий клапан, в котором при превышении давления сверх установленной величины срабатывает подпружиненный клапан и перепускает газ из межтрубного пространства в НКТ.

8.8.3. Борьба с песчаными пробками

При малой скорости восходящего потока, особенно в интервале между забоем и башмаком НКТ, и при эксплуатации неустойчивых песчаных коллекторов на забое накапливается песок - образуется песчаная пробка, снижающая приток или вообще останавливающая фонтанирование. Борьба с этим явлением ведется посредством спуска башмака НКТ до нижних перфорационных отверстий или периодической промывкой скважины, при которой песчаная пробка размывается и уносится на поверхность потоком промывочной жидкости. Промывка осуществляется промывочным насосным агрегатом. С увеличением глубин добывающих скважин, вскрытием глубоких и плотных коллекторов

пескопроявления стали довольно редким явлением, однако в некоторых южных районах (Краснодар, Баку, Туркмения) они еще вызывают осложнения при эксплуатации скважин.

8.8.4. Отложение солей

Отложение солей на стенках НКТ подземного оборудования и даже в призабойной зоне наблюдается на некоторых месторождениях нефти при закачке в пласт пресной воды для ППД.

Основным наполнителем выпадающих солей является гипс. Причины выпадения солей состоят в нарушении термодинамического равновесия солевого состава пластовой воды и пресной воды, нагнетаемой в пласт. При движении по пласту нагнетаемая вода смешивается со связанной пластовой водой, вымывает соли из твердого скелета пласта и при поступлении на забой добывающей скважины смешивается там с водами других пропластков, еще не обводненных нагнетаемой водой. Возникают условия химической несовместимости, результатом которой является выпадение из раствора солей. Однако гипсообразование, которое возникает после закачки пресной воды, детально не изучено. Структура, состав отложений и условия их возникновения на разных месторождениях различны. Поэтому и меры борьбы также многообразны. Основными методами борьбы с образовавшимися солевыми отложениями являются химические методы, т. е. применение различных растворителей с последующим удалением продуктов реакции. Солевые отложения образуются не только в фонтанных трубах, но и в системе сбора и подготовки нефти, и газа на поверхности. В зависимости от солевого состава пластовых вод и интенсивности отложения солей применяют различные ингибиторы, т. е. химические добавки, полученные на основе фосфорорганических соединений. Ингибиторы вводят в поток в дозах, составляющих несколько граммов на 1 м³ пластовой жидкости. Ингибиторы позволяют удерживать в растворе ионы кальция, предотвращая его отложения. Плотные осадки удаляют растворами гидроокисей (например, каустической соды). Образующиеся при этом гидроокиси кальция представляют рыхлую массу, которая легко разрушается при действии раствора соляной кислоты. Для предотвращения выпадания солей в пласте нагнетаемые воды проверяют на химическую совместимость с пластовыми водами и их обрабатывают перед закачкой в пласт соответствующими ингибиторами.

9. ГАЗЛИФТНАЯ ЭКСПЛУАТАЦИЯ СКВАЖИН

9.1. Общие принципы газлифтной эксплуатации

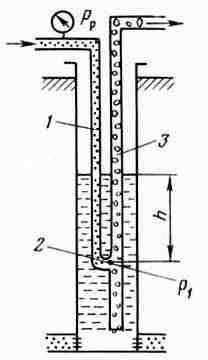

Газлифтная скважина - это по существу та же фонтанная скважина, в которой недостающий для необходимого разгазирования жидкости газ подводится с поверхности по специальному каналу (рис. 9.1). По колонне труб 1 газ с поверхности подается к башмаку 2, где смешивается с жидкостью, образуя ГЖС, которая поднимается на поверхность по подъемным трубам 3. Закачиваемый газ добавляется к газу, выделяющемуся из пластовой жидкости. В результате смешения газа с жидкостью образуется ГЖС такой плотности, при которой имеющегося давления на забое скважины достаточно для подъема жидкости на поверхность. Все понятия и определения, изложенные в теории движения газожидкостных смесей в вертикальных трубах, в равной мере приложимы к газлифтной эксплуатации скважин и служат ее теоретической основой.

Рис. 9.1 Принципиальная схема газлифта
Точка ввода газа в подъемные трубы (башмак) погружена под уровень жидкости на величину h; давление газа Р₁ в точке его ввода в трубы пропорционально погружению h и связано с ним очевидным соотношением Р₁ = hρg. Давление закачиваемого газа, измеренное на устье скважины, называется рабочим давлением Рp. Оно практически равно давлению у башмака Р₁и отличается от него только на величину гидростатического давления газового столба ΔР₁ и потери давления на трение газа в трубе ΔР₂, причем ΔР₁ увеличивает давление внизу Р₁, а ΔР₂ уменьшает. Таким образом,

или

(9.1)

В реальных скважинах ΔР₁ составляет несколько процентов от Р₁, а ΔР₂ еще меньше. Поэтому рабочее давление Рр и давление у башмака Р₁ мало отличаются друг от друга. Таким образом, достаточно просто определить давление на забое работающей газлифтной скважины по ее рабочему давлению на устье.

Это упрощает процедуру исследования газлифтной скважины, регулировку ее работы и установление оптимального режима. Скважину, в которую закачивают газ для
