Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

Верхняя полость двигателя через канал 8 и внутреннее сверление в теле штока получит сообщение с пространством над плунжером насоса и по обводному каналу с насосными трубами 9. Давление под поршнем двигателя будет нарастать, пока поршень не сделает ход вверх. При ходе вверх всасывающий клапан 3 откроется и цилиндр насоса будет заполняться пластовой жидкостью. В крайнем верхнем положении управляющий клапан механического действия снова откроет канал 7 и закроет канал 8. Произойдет ход вниз.

Работа ГПН одинарного действия сопровождается сильной пульсацией давления рабочей жидкости на поверхности. Замеряя давление рабочей жидкости с помощью самопишущего манометра, можно получить динамограмму работы ГПН. Насос подобного типа американской фирмы «Коуб» носит название «Гидролифта». Он имеет номинальный размер от 50 до 137 мм, ход 1,53 м и производительность, как сообщается в печати, от 24 до 2400 м³/сут.

Нагнетательным каналом для подачи рабочей жидкости к ГПН служит обычно колонна НКТ, на конце которых размещается агрегат ГПН. Каналом для возвращения на поверхность отработанной рабочей жидкости, а также для подачи на поверхность пластовой жидкости, откачиваемой насосом, служит кольцевое пространство между первым и вторым рядом НКТ. Таким образом, для обеспечения работы ГПН необходимо два канала, а следовательно, два ряда труб. Однако существуют схемы и с одним рядом труб. В этих схемах вторым каналом для возврата жидкостей на поверхность является кольцевое пространство между НКТ и обсадной колонной. При работе по такой схеме на глубине подвески насоса устанавливается пакер, герметизирующий кольцевое пространство, и весь пластовый газ вынужден проходить вместе с жидкостью через насос.

Применение различных сепарационных устройств в виде газовых якорей становится бесполезным. Это приводит к уменьшению коэффициента наполнения насоса.

Существуют трехканальные системы, при которых рабочая жидкость подается по внутреннему малому диаметру НКТ, а возвращается на поверхность по кольцевому промежутку между первым и вторым рядом НКТ без смешивания ее с пластовой жидкостью. Пластовая жидкость поступает на поверхность по третьему каналу, между вторым и третьим рядами НКТ. Как видно, при работе по такой схеме нужны три ряда НКТ. В крайнем случае третьим каналом для подачи пластовой жидкости на поверхность может служить кольцевое пространство между вторым - наружным рядом НКТ и обсадной колонной.

Трехканальная схема имеет преимущество перед двухканалъной, так как отпадает необходимость отделения рабочей жидкости от пластовой, ее подготовка и регенерация для повторного использования. При трехканальной схеме сепарационные устройства и подготовка рабочей жидкости на поверхности сильно упрощаются.

Большим недостатком трехканальных или, как их называют, закрытых систем является большая металлоемкость установки, а следовательно, высокая стоимость оборудования скважины.

Спуск и установка ГПН в скважине может осуществляться двумя путями: спуск и подвеска ГПН на НКТ и спуск ГПН и посадка его на рабочее место проталкиванием нагнетаемой жидкостью через НКТ (так называемые свободные ГПН).

На рис. 12.3, а и б показаны возможные схемы установки ГПН в скважине. На НКТ малого диаметра (второй ряд труб) 1 подвешивается ГПН 4, который нижней своей частью, имеющей уплотнительный элемент 7, садится в посадочный конус 5, привинченный к низу первого ряда НКТ 2 большего диаметра (рис. 12.3, а).

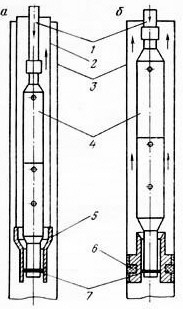

Рис. 12.3. Схема оборудования скважины гидропоршневым насосом:

а - при двухрядном подъемнике, б - при однорядном подъемнике

Сначала спускается НКТ большего диаметра (первый ряд труб), а затем на НКТ меньшего диаметра спускается ГПН. Рабочая жидкость нагнетается по НКТ малого диаметра. Отработанная жидкость вместе с пластовой поднимается по кольцевому пространству. На рис. 12.3, б показана однотрубная система. В скважину предварительно спускается и закрепляется на шлипсах пакер 6 с посадочным конусом для ГПН, для герметизации кольцевого пространства. После установки пакера НКТ извлекаются и на них спускается ГПН с посадкой на пакер. Рабочая жидкость нагнетается по НКТ. Отработанная и пластовая жидкости возвращаются по кольцевому пространству. Для ремонта ГПН при его спуске на НКТ необходимо извлекать всю колонну труб из скважины. Эти операции трудоемки и связаны с работой на скважине бригады подземного ремонта. В связи с этим были разработаны и в настоящее время наиболее распространены свободные ГПН (рис.12.4). На устье скважины устанавливается четырехходовой кран - переключатель высокого давления, позволяющий нагнетание жидкости в НКТ и выход жидкости из кольцевого пространства и нагнетание жидкости в кольцевое пространство и выход из НКТ.

При оборудовании скважины свободным ГПН в нижней части НКТ обязательно устанавливается обратный клапан. После заполнения НКТ нефтью, удерживаемой обратным клапаном, сбрасывается ГПН, который потоком жидкости, нагнетаемой в НКТ, проталкивается вниз. При этом четырехходовой кран устанавливается в положение «спуск - работа». В нижней части второго ряда НКТ имеется специальный стакан с необходимыми каналами и уплотнительными кольцами для посадки в него ГПН.

На корпусе ГПН имеются уплотнительпые резиновые кольца и отверстия для перетоков жидкости, а в верхней части ГПН - эластичный резиновый поршень-манжет диаметром, равным внутреннему диаметру НКТ. Кроме того, имеется коническая ловительная головка. Давлением рабочей жидкости, нагнетаемой в НКТ, ГПН садится в стакан. Приемная часть ГПН внизу корпуса проходит через уплотнитель в стакан с

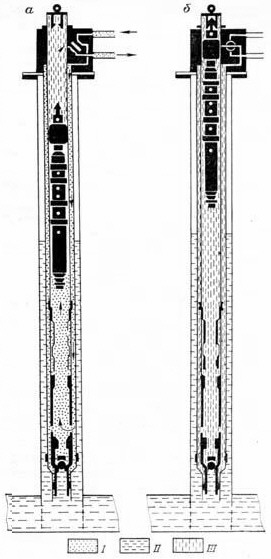

Рис. 12.4. Схема подъема из скважины свободного ГПН: а - подъем насоса, б - захват устьевым ловителем.

Жидкость под действием: I - рабочего давления, II - забойного давления, III - избыточного гидростатического давления

обратным клапаном. После посадки ГПН на место давление рабочей жидкости возрастает, и насос начинает работать. Для подъема насоса из скважины четырехходовой кран устанавливается в положение «подъем». Рабочая жидкость от силового агрегата начинает поступать в кольцевое пространство между НКТ и создает давление под уплотнительными кольцами насоса. При определенном давлении ГПН выходит из посадочного стакана, проталкивается вверх по НКТ (рис. 12.4, а). При захвате насоса ловителем (рис. 12.4, б) одновременно выключается привод силового насоса, после чего устье скважины может быть открыто и насос извлечен на мостки. Скорость спуска и подъема свободного ГПН определяется расходом рабочей жидкости, состоянием уплотнительной манжеты и вообще спуск происходит при малых давлениях. Выпрессовка насоса из его посадочного стакана осуществляется при значительных давлениях. Спуск и подъем свободного ГПН с глубины примерно 2000 м могут быть осуществлены одним человеком за 2 - 2,5 ч. Поднятый насос извлекается из скважины вместе с ловителем с помощью ручной лебедки и небольших талей. Это является большим преимуществом свободных ГПН. Однако наружный диаметр корпуса свободного ГПН должен быть всегда меньше внутреннего диаметра НКТ, поэтому свободные ГПН имеют всегда меньшую подачу, чем насосы, спускаемые на трубах, при прочих равных условиях.

На поверхности у устья скважины устанавливается силовой насос, нагнетающий рабочую жидкость в НКТ для привода ГПН. Причем имеются индивидуальные системы, когда на каждой скважине установлен силовой насос и групповые, когда один, более мощный силовой насос предназначен для нескольких скважин, оборудованных ГПН. Обычно в качестве силовых используются трехплунжерные вертикальные и горизонтальные насосы высокого давления различной мощности с приводом от электродвигателя или газового двигателя внутреннего сгорания. Плунжерные насосы снабжаются гильзами и плунжерами разного диаметра. Это позволяет в достаточно широком диапазоне ступенчато регулировать подачу рабочей жидкости и ее давление в пределах установленной мощности.

К числу поверхностных сооружений относятся сепарационные устройства и установка по очистке от песка и воды рабочей жидкости, так как для работы такого сложного агрегата с обилием точно пригнанных поверхностей и узких каналов требуется очень чистая рабочая жидкость. Это сильно удорожает и осложняет технику и практику эксплуатации скважин с помощью ГПН.

12.2. Подача ГПН и рабочее давление

Рассмотрим работу ГПН двойного действия, так как такие агрегаты являются наиболее современными. Обозначим: Рн - площадь поршня насоса, откачивающего пластовую жидкость; f - площадь сечения штока; S - ход поршня; n - число двойных ходов в минуту.

Подача насоса при ходе вниз

,

при ходе вверх

.

Подача за один двойной ход

.

Подача за n ходов будет в n раз больше, а в сутки в 24 x 60 = 1440 раз больше. Таким образом, теоретическая подача насоса в сутки будет равна

, (12.1)

Вводя коэффициент подачи α, учитывающий различные потери (утечки через неплотности, незаполнение цилиндра из-за влияния газа, усадку нефти и др.), можно определить фактическую подачу ГПН двойного действия

. (12.2)

По аналогии с (12.2) можно определить расход рабочей жидкости гидравлического двигателя двойного действия ГПН

. (12.3)

где Fд - площадь поршня двигателя; αз- коэффициент, учитывающий утечки рабочей жидкости в зазоре между цилиндром и поршнем, в клапанах, протечки жидкости в золотниковом устройстве и в муфтовых соединениях НКТ.

Силовой насос на поверхности должен обеспечить подачу Qр. Если силовой насос будет иметь подачу меньшую, то в соответствии с ней изменится и число ходов ГПН.

Поэтому, регулируя подачу силовою насоса на поверхности, можно изменить число ходов ГПН, а следовательно, и подачу всей установки. Изменение подачи силового насоса возможно только заменой плунжеров и втулок насоса, а также путем сбрасывания части рабочей жидкости из нагнетательного трубопровода назад в приемную часть насоса, т. е. дросселированием жидкости. Однако такой метод регулировки снижает к. п. д. установки.
