Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

; 5 - распределение температуры
I. Выгоревшая зона со следами несгоревшей нефти или кокса, в которой закачанный воздух нагревается теплотой, оставшейся в этой зоне после прохождения фронта горения.

II. Зона горения, в которой максимальная температура достигает 300 - 500 °С. Теплота в этой зоне передается главным образом за счет конвекции.

III. Зона испарения, в которой происходит разгонка нефти на фракции и крекинг остаточной нефти в результате ее нагрева горячими газами, поступающими из зоны горения. Пластовая и связанная воды в этой зоне превращаются в пар сухой или влажный в зависимости от температуры и давления в пласте.

IV. Зона конденсации, в которой происходит конденсация углеводородов и паров воды вследствие понижения температуры. Нефть и вода проталкиваются к добывающим скважинам несконденсировавшимися газами и газами, образовавшимися в результате горения, такими как С0₂, СО и N₂.

V. Зона увеличенной водонасыщенности, содержащая все три компонента - нефть, воду и газы.

VI. Зона увеличенной нефтенасыщенности, образующаяся в результате перемещения нефти из предыдущих зон и содержащая маловязкую нефть вследствие обогащения ее легкими фракциями углеводородов. Температура в этой зоне близка к первоначальной.

VII. Невозмущенная зона, в которой пластовая температура практически остается первоначальной, а поэтому и вязкость вытесняемой нефти низкой.

Термодинамический и гидродинамический расчеты процесса внутрипластового горения представляют сложную задачу, но в специальной литературе имеются приближенные методы расчета параметров процесса. Горение в пласте происходит в результате выгорания коксоподобного остатка, крекинга и разгонки нефти, на что расходуется от 5 до 15% запасов пластовой нефти. Это количество зависит от пластовых параметров, химического состава нефти и других факторов. Экспериментально определяется количество коксового остатка на единицу объема пласта. Затем расчетным путем или также экспериментально определяется количество окислителя (воздуха), необходимого для сжигания единицы массы коксового остатка. Причем считается, что не весь кислород воздуха используется на процесс, а только часть. Это учитывают введением коэффициента использования воздуха, равного 0,8 - 0,9. По мере расширения фронта горения в пласте количество нагнетаемого воздуха соответственно должно увеличиваться.

Горение коксоподобного остатка нефти происходит при температуре около 375 "С. Для поддержания такой температуры, а следовательно, непрерывного горения необходимо сжечь от 20 до 40 кг кокса на 1 м³ породы. Такое количество кокса могут дать только тяжелые нефти с относительной плотностью выше 0,870. Легкие нефти не дают нужного для процесса количества коксоподобного остатка. С другой стороны, очень тяжелые нефти, с относительной плотностью свыше 1, также приводят к неэффективности процесса, поскольку в этом случае содержание кокса в нефти чрезмерно велико и объем вытесняемой нефти может оказаться незначительным.

Для сжигания 1 кг кокса требуется примерно 11,3 м³ воздуха при 100%-ном использовании кислорода воздуха. Однако для расчетов принимают коэффициент использования от 70 до 90 %. Таким образом, для обеспечения процесса горения на 1 м³породы, содержащей от 20 до 40 кг кокса, потребуется примерно от 325 до 500 м³ воздуха.

Воспламенение кокса в пласте происходит либо принудительно, либо самопроизвольно. Так, например, на залежи нефти Павлова Гора на одном участке фронт горения был создан самопроизвольно после прокачки около 600 тыс. м^ воздуха в течение 66 сут (около 4-х месяцев с учетом перерывов). Для ускорения процесса на другом участке инициирование горения в пласте было осуществлено с помощью забойной газовой горелки в течение 54 ч. За это время на забое было введено около 25 млн. кДж теплоты. Для розжига пласта используются также забойные электронагреватели и зажигательные химические смеси. Дальнейшее поддержание горения осуществляется закачкой необходимого количества окислителя - воздуха.

Различают прямоточный процесс внутрипластового горения и противоточный. При прямоточном процессе очаг горения перемещается по пласту в направлении нагнетаемого воздуха, т.е. от нагнетательной скважины к окружающим эксплуатационным. В этом случае пласт разжигается со стороны нагнетательной скважины. Считается, что прямоточный процесс горения эффективен при сравнительно легких нефтях. Нефть вытесняется по всему пласту впереди фронта горения при температурах, близких к пластовой, что является недостатком. При противоточном процессе очаг горения перемещается по пласту в направлении, противоположном нагнетаемому воздуху, т. е. От эксплуатационных скважин к нагнетательной. В этом случае нефть разжигается на забоях эксплуатационных скважин при последующей подаче окислителя через центральную нагнетательную скважину. При этом прогретая зона остается не за (фронтом горения, как при прямоточном процессе, а перед ним, что способствует более эффективному вытеснению нефти.

Кроме того, различают сухое и влажное и сверхвлажное внутрипластовое горение. Сухое горение осуществляется при подаче окислителя атмосферного воздуха, практически не содержащего водяных паров. При влажном горении на 1 м³ воздуха добавляется около 1 л воды. При сверхвлажном горении содержание воды доводится до 5 л.

Учитывая, что при генерации пара в зоне внутрипластового очага горения при испарении связанной воды пар способствует наиболее полному вытеснению нефти из плохопроницаемыхзон, предложено в нагнетаемый воздух добавлять некоторое количество распыленной влаги для генерации пара в зоне горения.

При избытке кокса и при малом количестве связанной воды такое мероприятие может привести к некоторому понижению температуры в зоне горения и переносу теплоты в зону, расположенную впереди фронта горения, за счет испарения воды и последующей ее конденсации. Кроме того, добавление некоторого количества воды снижает удельный расход воздуха, а следовательно, и мощности компрессорной станции. Имеются данные, указывающие, что при влажном горении удается снизить удельный расход воздуха в 1,5 - 3 раза.

Контроль за процессом горения в пласте осуществляется как с помощью измерения температур на забоях добывающих и специальных наблюдательных скважин, так и путем анализа выходящих газов, главным образом на содержание в них CO₂.

4. ПОДГОТОВКА СКВАЖИН К ЭКСПЛУАТАЦИИ

Пробуренные нефтедобывающие скважины обычно эксплуатируются несколько десятков лет. В течение этого времени месторождение проходит различные стадии разработки - от начальной, когда добывается безводная нефть и, как правило, фонтанным способом, до последних стадий, когда добывается в больших количествах сильно обводненная продукция механизированным способом. Пластовое давление в процессе разработки также снижается, и поэтому на последующих этапах приходится извлекать большие объемы жидкости при низких динамических уровнях. В ряде случаев в результате накопления информации о неоднородности пласта и расчлененности его на самостоятельные пропластки выявляется необходимость их раздельной эксплуатации или раздельной закачки воды в разные пропластки через одну и ту же скважину. Надежно определить условия эксплуатации данной скважины на весь период ее работы не представляется возможным. Однако чем лучше конструкция скважин соответствует всему возможному разнообразию условий их работы в будущем, тем легче выбрать оборудование для оптимальных условий эксплуатации как отдельных скважин, так и месторождений в целом на разных стадиях егс разработки. В связи с этим особое значение приобретает диаметр эксплуатационной колонны. Часто именно он ограничивает подачу насосного оборудования для откачки больших объемов жидкости или специального оборудования для раздельной эксплуатации пластов.

В связи с этим нельзя не отметить, что в ряде случаев экономия, достигаемая при бурении скважин малого или уменьшенного диаметра, оборачивается убытками вследствие невозможности оптимальной эксплуатации таких скважин на последующих этапах разработки месторождения.

Конструкция крепления скважины определяется геологическими и техническими факторами с учетом ее длительной эксплуатации. Важным элементом конструкции скважины является конструкция призабойной части.

4.1. Конструкция оборудования забоев скважин

В любом случае конструкция забоя скважины должна обеспечивать:

механическую устойчивость призабойной части пласта, доступ к забою скважин спускаемого оборудования, предотвращение обрушения породы;
эффективную гидродинамическую связь забоя скважины с нефтенасыщенным пластом;
возможность избирательного вскрытия нефтенасыщенных и изоляцию водо- или газонасыщенных пропластков, если из последних не намечается добыча продукции;
возможность избирательного воздействия на различные пропластки или на отдельные части (по толщине) монолитного пласта;
возможность дренирования всей нефтенасыщенной толщины пласта.

Геологические и технологические условия разработки месторождений различны, поэтому существует несколько типовых конструкций забоев скважин.

1. При открытом забое (рис. 4.1, а) башмак обсадной колонны цементируется перед кровлей пласта. Затем пласт вскрывается долотом меньшего диаметра, причем ствол скважины против продуктивного пласта оставляется открытым. Такая конструкция возможна при достаточно устойчивых горных породах; при сравнительно однородном пласте, не переслаивающимся глинами, склонными к набуханию и обрушению без газоносных и водоносных прослоев; при наличии до вскрытия пласта достаточно точных данных об отметках кровли и подошвы продуктивного пласта; при относительно малой толщине пласта, оставляемого без крепления, а также в том случае, если при эксплуатации такой скважины не может возникнуть необходимость избирательного воздействия на отдельные пропластки.

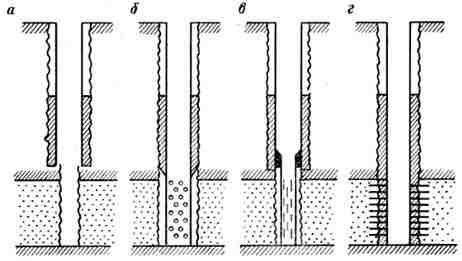

Рис. 4.1. Способы вскрытия пласта:

а - открытый забой; б - забой, перекрытый хвостовиком колонны, перфорированным

перед ее спуском; в - забой с фильтром; г - перфорированный забой
Существенным достоинством открытого забоя является его гидродинамическая эффективность. Скважина с открытым забоем принимается за эталон и ее коэффициент гидродинамического совершенства принимается равным единице. Вместе с тем, невозможность избирательного вскрытия нужных пропластков и избирательного воздействия на них вместе с постоянной угрозой обвалов в призабойной зоне при создании больших депрессий сильно ограничивают возможности использования открытого забоя. Поэтому менее 5 % всего фонда скважин имеют открытый забой.
