. (8.57)

Обычно второе слагаемое в круглых скобках знаменателя мало, поэтому им часто можно пренебречь.

На остальной длине НКТ, равной L - h, т. е. от точки давления насыщения и выше, будет происходить движение ГЖС, поэтому давление на устье будет равно

. (8.58)

Если действует условие "б", т. е. когда башмак НКТ выше забоя на величину a = H - L, то на этом участке при расчете распределения давления вместо диаметра трубы подставляется диаметр обсадной колонны.

Поскольку потери давления на трение из-за большого диаметра на этом участке малы, то ими всегда можно пренебречь. Давление на устье Ру определяется либо по формуле (8.55), либо по (8.58) в зависимости от того, выделяется ли газ с самого забоя (8.55) или НКТ (8.58).

Рассчитав кривую распределения давления и определив давление на устье скважины при заданном режиме ее работы, сопоставим вычисленную величину Ру с возможным давлением в выкидной линии Рл, по которому продукция скважины поступает в систему нефтегазосбора промысла. Если Ру > Рл, то работа скважины на рассчитанном режиме возможна, а избыточное давление на устье ΔРшт = Ру - Рл должно быть понижено созданием в арматуре устья дополнительного гидравлического сопротивления в виде регулируемого или нерегулируемого штуцера, в котором поток ГЖС дросселируется с давления Ру до давления Рл. Если при расчете окажется, что Ру < Рл, то фонтанирование скважины на проектируемом режиме будет невозможно. В таком случае необходимо задаться меньшим отбором Q, при котором давление на забое возрастает. Это в свою очередь приведет к более высокому давлению на устье скважины.

Изменяя отбор, а следовательно, и давление на забое, можно подобрать такие соотношения, при которых окажется Ру > Рл, когда фонтанирование будет возможно. Если ни одна комбинация Q и соответствующего Рс при построении кривой распределения давления Р(х) не дает давление на устье Ру > Рл, то фонтанирование такой скважины вообще невозможно.

Изложенная система расчета процесса фонтанирования может быть повторена для труб меньшего или большего диаметра для определения возможных режимов фонтанирования и дебита скважины при других диаметрах фонтанных труб.

Рассмотрим другой, наиболее общий случай, когда возникает необходимость определения всего комплекса возможных и невозможных условий фонтанирования скважины. При этом будем считать, что все проектируемые отборы жидкости из пласта допустимы и не противоречат принципам рациональной разработки залежи.

а. Задаемся несколькими забойными давлениями Рсi, лежащими в пределах Рmin < Рсi < Pпл, где Pпл - пластовое давление, a Pmin - минимальное давление на забое, при котором фонтанирование скважины заведомо неосуществимо.

б. Для принятых значений Pci определяем приток жидкости в скважину Qi по уравнению притока или по индикаторной линии.

в. Задавшись диаметром НКТ, рассчитываем распределение давления P(х) по методу снизу вверх для принятых значений забойных давлений Рci и соответствующих им дебитов Qi. В результате получаем i кривых Р(х) (рис. 8.6).

г. По полученным кривым Р(х) определяем i значений устьевых давлений Рyi.

д. Получаем систему данных, состоящих из нескольких забойных давлений Рсi, дебитов скважины Qi, и устьевых давлений Рyi.

Причем каждому конкретному давлению на забое Рci соответствует конкретный дебит и вычисленное давление на устье Рyi. Поскольку увеличение давления на забое Рci сопровождается уменьшением притока Qi и, как правило, увеличением давления на устье Рyi, то полученная система данных будет находиться в следующих соотношениях:

. (8.59

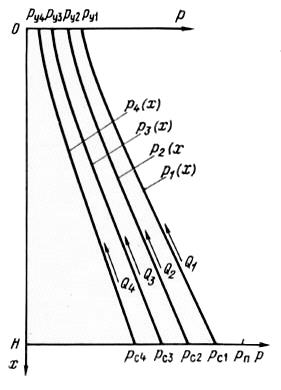

Рис. 8.6. Кривые распределения давления в фонтанном

подъемнике при нескольких (четырех) режимах работы
По полученным данным (8.59) можно построить две графические зависимости Q = f ₁(Рc) и Ру = f ₂ (Рс) (рис. 8.7). Графики отражают совместную, согласованную работу пласта и газожидкостного подъемника

, общей точкой для которых является давление на забое скважины Рс. Отметим, что понижению давления Рс не всегда должно соответствовать уменьшение давления на устье Ру, как это показано на рис. 8.7.

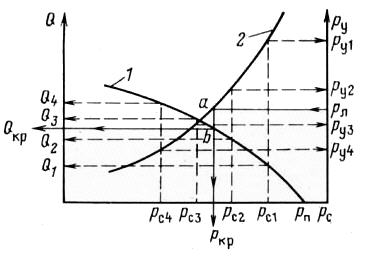

Рис. 8.7. Согласование индикаторной линии (1) с зависимостью устьевого давления Ру от давления

на забое скважины Рс (2). Точки а - b разделяют возможные и невозможные режимы фонтанирования
Изменение Рс, сопровождаемое соответствующим изменением притока Q, приводит к изменению режима работы самого газожидкостного подъемника, который при определенных условиях может совпадать с режимами оптимальной или максимальной подач или иметь какой-то промежуточный режим. К.п.д. при этих режимах различный. Это может привести к различным зависимостям давления на устье от давления на забое и, в частности, к зависимостям, имеющим максимум или минимум. Это выявляется при расчете кривых Р(х).

На оси Ру можно отложить давление в выкидной линии Рл, по которой продукция скважины поступает в систему промыслового нефтегазосбора. Эта величина отсечет на графике (см. рис. 8.7) возможные режимы фонтанирования для условий данной скважины. Точка а соответствует минимально допустимому давлению на устье ( Ру = Рл), а ее проекция на ось абсцисс определит соответствующее этому режиму работы критическое забойное давление Ркр. Пересечение вертикали с кривой Q (рс) (точка b) дает критический дебит скважины Qкр, превышение которого приведет к давлению Ру < Рл. Таким образом, область режимов фонтанирования скважины, лежащая влево от вертикали, проходящей через точки а и b, нереальная, а область режимов, лежащая вправо от той же вертикали, осуществима, так как при условиях Рс; Q; Ру пластовая энергия превышает необходимую для подъема жидкости. Избыток энергии обусловливает устьевое давление Ру, превышающее давление в выкидной линии Рл. Для поглощения этой энергии применяется штуцер, в котором создается перепад давлений ΔРшт = Ру - Рл.

8. 6. Оборудование фонтанных скважин

Геологические условия нефтяных и газовых месторождений, из которых добываются нефть и газ, различны. Они отличаются глубиной залегания продуктивного пласта, характеристикой и устойчивостью проходимых горных пород, пластовыми давлениями и температурой, газовым фактором, плотностью нефти, давлением насыщения и другими характеристиками. В зависимости от этих геологических характеристик и особенностей продуктивного пласта применяются различные конструкции скважин. В этих конструкциях обязательными элементами являются короткое направление (5 - 15 м), кондуктор (100 - 500 м) и обсадная - эксплуатационная колонна (до продуктивного горизонта). Однако такая простая одноколонная конструкция употребляется при глубинах порядка до 2000 м с устойчивыми породами, не вызывающими осложнений при бурении и освоении скважины. При сложных геологических условиях, трудностях спуска одной колонны до проектной глубины, осложнениях при бурении, необходимости перекрытия промежуточных горизонтов с большим пластовым давлением, а также по ряду других причин необходимо применять более сложные и дорогостоящие многоколонные конструкции скважин. Например, на скважинах, пробуренных на меловые отложения в Чечено-Ингушетии, залегающие на глубине 5300 - 6000 м, вынуждены применять многоколонные конструкции, состоящие кроме направления и кондуктора из четырех-семи колонн, в том числе с так называемыми хвостовиками, т. е. обсадными колоннами, закрепляющими только вскрытую часть пород ниже башмака последней обсадной колонны. Условия эксплуатации месторождений нефти и газа, а также охрана недр и техника безопасности требуют герметизации и разобщения межтрубных пространств, спуска в скважину НКТ, направления продукции в замерные устройства, регулирования работы скважины, ее кратковременного закрытия для ремонтных работ.

Это осуществляется с помощью установки на устье фонтанной скважины оборудования, состоящего из колонной головки, фонтанной арматуры и манифольдов.

8.6.1. Колонная головка

Она предназначена для обвязки устья скважины с целью герметизации межтрубных пространств, а также для подвески обсадных колонн и установки фонтанной арматуры. Существуют одно-, двух-, трех-, четырех- и пятиколонные головки; требования, предъявляемые к конструкциям колонных головок, следующие:

надежная герметизация межтрубных пространств; возможность контроля за давлениями во всех межтрубных пространствах; быстрое и надежное закрепление подвески обсадных колонн; возможность крепления к одной колонной головке различных обсадных колонн, т. е. универсальность; быстрый и удобный монтаж; минимально возможная высота.

Колонная головка в период эксплуатации скважины остается на устье и, как правило, не ремонтируется. Поэтому к ее конструкции и качеству изготовления предъявляются высокие требования. Выпускаются колонные головки на 14,0; 21,0; 35,0; 50,0 и 70,0 МПа рабочего давления. В некоторых случаях (на газовых скважинах) применяются колонные головки, рассчитанные на давление до 150 МПа.

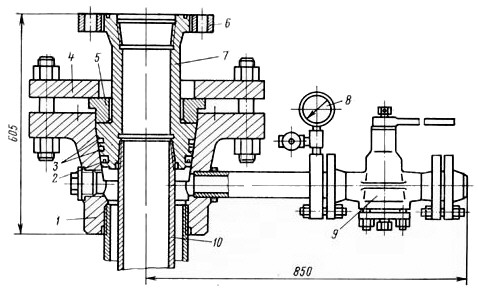

После бурения с колонной головки демонтируют превенторы и устанавливают фонтанную арматуру (рис. 8.8). Корпус головки 1 навинчивается на верхний резьбовой конец кондуктора.

Обсадная колонна 10 вворачивается в специальную муфту 7. Герметичность соединения корпуса головки 1 и муфты 7 достигается муфтой 2 и двумя кольцами 3 из специальной нефтестойкой резины. Плотность посадки достигается за счет прижатия муфты полукольцами 5 и фланцем 4, который болтами притягивается к фланцу корпуса. Муфта 7 заканчивается фланцем 6 для присоединения к нему фонтанной арматуры. Для опрессовки колонной головки и контроля давления в межтрубном пространстве предусмотрен

Рис. 8.8. Конструкция простейшей колонной головки для одной обсадной колонны
боковой отвод с краном высокого давления 9 и манометром 8.

8.6.2. Фонтанная арматура

Фонтанная арматура предназначена для подвески одной или двух колонн фонтанных труб; для герметизации и контроля пространства между фонтанными трубами и обсадной колонной; для проведения технологических операций при освоении, эксплуатации и ремонте скважины; для направления продукции скважины в выкидную линию на замерную установку; для регулирования режима работы скважины и осуществления глубинных исследований.

Фонтанная арматура подвергается действию высоких температур и давлений. Однако по своим эксплуатационным характеристикам (дебит, давление, температура, газовый фактор и др.) фонтанные скважины бывают различными. Поэтому возникает необходимость иметь фонтанные арматуры, рассчитанные на различные условия работы.
