б - крестовиковая арматура: 1 - фланец, 2 - уплотнитель, 3, 8, 11 - буферы, 4 - вентиль; 5 - манометр; 6 - задвижка; 7, 9 - крестовины; 10 - тройник; 12 - штуцер; 13 - катушка; 14 - фланец
между эксплуатационной колонной и фонтанными трубами. На трубную головку непосредственно устанавливают фонтанную елку крестовикового или тройникового типа.

Фонтанная елка монтируется выше верхнего фланца трубной головки. Она предназначена для:

освоения скважины;
закрытия скважины;
контроля и регулирования технологического режима работы скважины.

Основной элемент фонтанной елки крестовикового типа - крестовина, а тройниковой елки - тройник. На ней монтируются штуцеры, термометры, установки для ввода ингибитора гидратообразования и коррозии, устьевой клапан-отсекатель

Устьевой клапан-отсекатель (К-301) предназначен для автоматического перекрытия выходной линии от скважины (шлейфа) при аварийном повышении давления до него или понижении давления после него (в шлейфе). Запорный элемент клапана-отсекателя К-301 выполнен в виде заслонки. Она удерживается в горизонтальном положении с помощью штока чувствительного элемента. При уменьшении давления в трубопроводе шток перемещается, освобождает заслонку, которая и перекрывает поток газа. Клапан-отсекатель открывается вручную после выравнивания давлений до и после заслонки.

На рис. 16.3 изображены трубные головки и фонтанные елки с тройниковой (а) и крестовиковой (б) елками. Межтрубные пространства уплотняются кольцевыми прокладками Нижние боковые отводы от трубной головки предназначены для обработки скважины и замера межтрубного давления. Из двух отводов фонтанной елки один рабочий, второй резервный. Фонтанная елка крестови-кового типа имеет небольшую высоту, удобна в обслуживании, уравновешена. Применяется в случае, если в потоке газа отсутствуют твердые взвеси, газообразные или жидкие коррозионные агенты, способные вызвать коррозию крестовины и тем самым вывести скважину из эксплуатации.

Фонтанная арматура (елка) тройникового типа имеет два тройника. Верхний - рабочий, нижний - резервный. Нижний используется только во время ремонта или замены верхнего. Фонтанная арматура тройникового типа имеет большую высоту (до 5 м от поверхности земли), неудобна в обслуживании, неуравновешена.

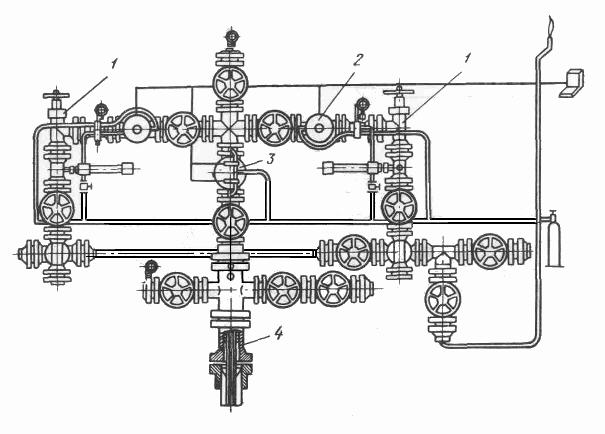

Рис. 16.4. Комплекс устьевого оборудования для высокодебитных скважин:

1 - угловой регулирующий штуцер; 2 - автоматический отсекатель;

3 - стволовая пневматическая задвижка; 4 - трубная головка

Применяется в особо сложных условиях эксплуатации скважины - при наличии твердых взвесей в потоке газа, вызывающих абразивный износ оборудования, газообразных или жидких коррозионных агентов (углекислый газ, сероводород, пропионовая, масляная или. другие кислоты жирного ряда), при резких колебаниях давления и температуры. В верхней части фонтанной елки устанавливается буферный патрубок с манометром, показывающим давление на головке скважины (буферное давление).

Фонтанная арматура выпускается на рабочие давления 4; 7,5; 12,5; 20; 30; 35; 70 и 100 МПа. Внутренний диаметр фонтанной арматуры (63 или 100 мм) выбирают в зависимости от дебита скважины и давления газа. Научно-технический прогресс в добыче газа приводит к необходимости увеличения дебита скважины и диаметра эксплуатационной колонны, а следовательно, диаметра фонтанной арматуры.

Предприятия ВПО «Союзнефтемаш» разработали комплекс устьевого оборудования для высокодебитных скважин газовых месторождений Тюмени (рис. 16.4). Он состоит из блочной фонтанной арматуры АФБ6-150/160 х 210ХЛ с дублирующей дистанционно управляемой стволовой задвижкой, автоматическими отсекателями, угловыми регулирующими дросселями на боковых отводах елки; трубной головки, предусматривающей возможность подвески одного ряда насосно-компрессорных труб диаметром 168 мм; манифольда фонтанной арматуры, позволяющего отбирать продукцию по одному из двух или по обоим боковым отводам одновременно и менять штуцерные насадки без остановки скважины; колонной головки ОКК1-210 для обвязки обсадных колонн диаметрами 219 и 324 мм между собой и герметизации межтрубного пространства при помощи самоуплотняющегося уплотнителя. Диаметр условного прохода ствола 150 мм, боковых отводов трубной головки 65 мм, боковых отводов елки 100 мм, температура окружающей и рабочей среды до 213 и 393 ºК соответственно, давление 21 МПа.

16.3. Подземное оборудование ствола газовых скважин при добыче природного газа различного состава

При эксплуатации скважин большое внимание должно уделяться надежности, долговечности и безопасности работы, предотвращению открытых газовых фонтанов, защите среды обитания. Условиям надежности, долговечности и безопасности работы должны удовлетворять как конструкция газовой скважины, так и оборудование ее ствола и забоя. Подземное оборудование ствола скважины позволяет осуществлять: 1) защиту скважины от открытого фонтанирования; 2) освоение, исследование и остановку скважины без задавки ее жидкостью; 3) воздействие на призабойную зону

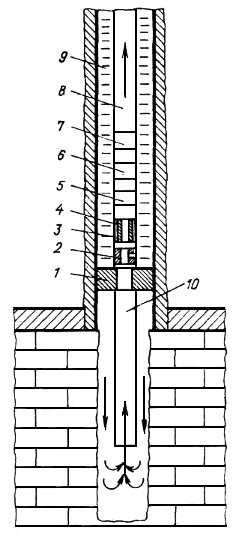

Рис. 16.5. Схема компоновки подземного оборудования газовой скважины:

1 - пакер эксплуатационный; 2 - циркуляционный клапан; 3 - ниппель; 4 - забойный клапан-отсекатель с уравнительным клапаном; 5 - разобщитель колонны НКТ; 6 - ингибиторный клапан; 7 - клапан аварийный, срезной; 8 - НКТ; 9 - жидкий ингибитор коррозии и гидратообразования; 10 - хвостовик
пласта с целью интенсификации притока газа к скважине; 4) эксплуатацию скважины на установленном технологическом режиме; 5) замену колонны насосно-компрессорных (фонтанных) труб без задавки скважины жидкостью. Схема компоновки подземного оборудования скважины показана на рис. 16.5.

Для надежной эксплуатации газовых скважин используется следующее основное подземное оборудование: разобщитедь (пакер); колонна насосно-компрессорных труб (НКТ); ниппель; циркуляционный клапан; ингибиторный клапан; устройство для автоматического закрытия центрального канала скважины, которое включает в себя забойный клапан-отсекатель, уравнительный клапан, переводник и замок; клапан аварийный, срезной; разъединитель колонны НКТ; хвостовик. Дополнительное рабочее оборудование для работы с клапанами-отсекателями включает в себя: посадочный инструмент; ловители; шар с седлом для посадки пакера; приемный клапан; головку к скважинным приборам; грузы; гидравлический ясс; механический ясс; шлипсовый замок; груз для обрыва скребковой проволоки; двурогий крюк; уравнительную штангу; инструмент для управления циркуляционным клапаном.

Разобщитель (пакер) предназначен для постоянного разъединения пласта и затрубного пространства скважины с целью защиты эксплуатационной колонны и НКТ от воздействия высокого давления, высокой температуры и агрессивных компонентов (Н

₂S, СО₂, кислот жирного ряда), входящих в состав пластового газа.

Колонна НКТ спускается в скважину для предохранения обсадной колонны от абразивного износа и высокого давления, для создания определенных скоростей газожидкостного потока и выработки газонасыщенного пласта снизу вверх.

Ниппель служит для установки, фиксирования и герметизации в нем забойного клапана-отсекателя. Он спускается в скважину на колонне НКТ и устанавливается обычно выше пакера.

Циркуляционный клапан обеспечивает временное сообщение центрального канала с затрубным пространством с целью осуществления различных технологических операций: освоения и задавки скважины, промывки забоя, затрубного пространства в колонны НКТ, обработки скважины различными химическими реагентами и т. д. Клапан устанавливается в колонне НКТ во время ее спуска в скважину и извлекается вместе с ней.

Ингибиторный клапан предназначен для временного сообщения затрубного пространства скважины с внутренним пространством колонны НКТ при подаче ингибитора коррозии или гидратообразования в колонну. Клапан устанавливается в колонне НКТ во время ее спуска и извлекается вместе с ней (КИМ-89В-350К).

Устройство для автоматического закрытия центрального канала скважины, предназначено для временного перекрытия скважины у нижнего конца колонны фонтанных труб при аварийных ситуациях или ремонте оборудования устья. Оно может устанавливаться в различных местах в НКТ.

Клапан аварийный срезной КАС168-140 предназначен для глушения (задавки) оборудованной пакером скважины в аварийной ситуации через затрубное пространство, когда нельзя открыть циркуляционный клапан типа КЦ при помощи проволочного приспособления. Устанавливается с колонной НКТ, входит в состав комплекта скважинного оборудования с диаметром эксплуатационной колонны 219 мм на давление 14 МПа (КО219/168-140).

Скважинное предохранительное оборудование газовых скважин состоит из двух отдельных узлов: 1) разобщителя (пакера); 2) собственно клапана-отсекателя. К пакерам, применяемым вместе с забойными клапанами-отсекателями, предъявляются высокие требования: 1) безотказность в работе; 2) надежность разобщения пласта от затрубного пространства; 3) возможность установки на любой заданной глубине; 4) малое время для соединения с колонной НКТ; 5) простота конструкции, минимально возможные основные размеры и металлоемкость; 6) устойчивость к агрессивным средам при высоких давлениях и температурах.

На рис. 11.6 изображен пакер типа НКР-1 фирмы «Камко» (США). Он имеет корпус, состоящий из верхней 8 и нижней 38 труб, соединенных между собой. Верхний и нижний концы корпуса заканчиваются переводниками 1 и 45. На наружной поверхности верхней трубы размещен уплотнительный элемент в сборе. Он состоит из резиновых манжет 17 и 18, фигурных колец 16, гильзы 19, упора 14 и сдвигающегося кольца 21. На наружной поверхности нижней трубы корпуса смонтирован шлипсовый узел, состоящий из упора 42 с втулкой 43, шлипсов 39 и толкателя 37. Между уплотнительным элементом и шлипсовым узлом имеется камера А, которую образует цилиндр 29 и соединенный с ним толкатель 37, поршень 27 со стаканом 34, связанным через втулку храпового механизма 26 кольцом 21 с корпусом пакера. В нее нагнетается жидкость при установке пакера в скважине. Для удержания пакера в рабочем (уплотненном и заякоренном) состоянии поршень 27 и цилиндр 29 снабжены храповыми механизмами 32 и 23, состоящими из четырех секторов и двух пружинных колец 22 и 31 каждый.

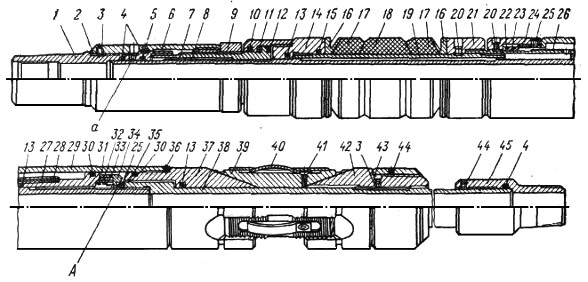

Рис. 11.6. Разобщитель (пакер) НКР-1 фирмы «Камко» (США)

Рис. 11.7. Пусковая пробка РЕ-500:

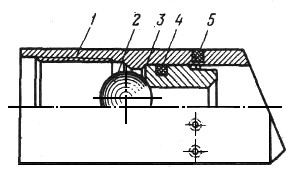

1 - корпус клапана; 2 - шар; 3 - седло; 4 - резиновое кольцо; 5 - срезные тарированные штифты

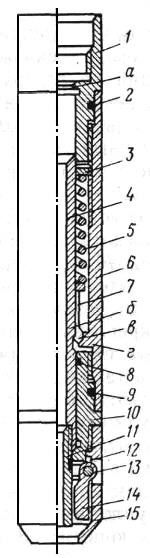

Рис. 11.8. Забойный прямоточный клапан-отсекатель ОЗП-73
Для освобождения пакера от обсадной колонны перед извлечением его из скважины предусмотрен механизм распакеровки, состоящий из разгрузочной муфты 7 с наружной и внутренней левыми резьбами. Внутренней резьбой разгрузочная муфта соединяется с верхним концом корпуса пакера, а наружной - через разгрузочный упор 9 и втулку 2 с колонной НКТ. Кроме того, разгрузочная муфта через корпус подшипника 12 соединена с упорным кольцом 33 уплотнительного элемента. Для облегчения вращения колонны НКТ при распакеровке служат подшипники 11, а для предотвращения проворачивания корпуса пакера при этом - пружины 40, прикрепленные к шлипсам винтами 41. В местах возможных утечек и перетоков жидкости в пакере установлены уплотнительные резиновые кольца 4, 10, 13, 15, 30, а резиновые соединения закреплены винтами 3, 25, 28, 36, 44. Для удержания подвижных деталей в статическом положении при спуске пакера в скважину, а также для предварительной опрессовки его (4 МПа) служат штифты 20 во втулке 24 и кольцо 35. После достижения пакером места посадки в скважине в колонну НКТ бросается шар 2 (рис. 16.7), который садится на седло 3 пусковой стационарной пробки РЕ-500, удерживаемое в корпусе клапана 1 (см. рис. 16.7) на срезных тарированных штифтах 5 на нижнем конце пакера. Седло уплотнено в корпусе резиновым кольцом 4.
