Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

Из справочных таблиц известно, что 4 %-ный раствор HF в 1 л раствора содержит 40 г чистой HF. Тогда количество 4 %-ного раствора фтористоводородной кислоты, необходимое для растворения 1 кг алюмосиликата, будет равно 27,13 л/кг.

Взаимодействие HF с зернистым кварцем протекает чрезвычайно медленно, а с алюмосиликатом H₄AL₂Si₂O₉ происходит быстро, но медленнее, чем взаимодействие НСL с карбонатами.

Поэтому обработка терригенных коллекторов смесью соляной и фтористоводородной кислот целесообразна как для удаления карбонатных цементирующих веществ, так и для растворения глинистого материала. По этим причинам смесь НСL и HF называют глинокислотой.

Для приготовления раствора применяют техническую HF кислоту с содержанием HF не менее 40 % и примесей: кремнефтористоводородной кислоты H₂SiF₆ не более 0,4 % и серной кислоты не более 0,05%. Наличие этих примесей приводит к образованию в продуктах реакций нерастворимых осадков и закупорке пор пласта.

Пары фтористоводородной кислоты ядовиты, и обращение с ней требует мер предосторожности. Кроме того, она имеет высокую стоимость. Последнее время широкое применение находит порошкообразное вещество бифторид-фторид аммония NH₄FHF+NH₄F, который менее опасен в обращении, сравнительно дешев, хотя также требует мер защиты. Порошок бифторид-фторид аммония при растворении его в растворе соляной кислоты частично ее нейтрализует. Поэтому для приготовления глинокислоты в этом случае используется раствор НСL повышенной концентрации. Реакция происходит по следующей схеме:

.

Для получения глинокислоты, содержащей 4 % HF и 8 % НСL, необходимо иметь исходную концентрацию НСL 13 % и в 1 м³ такой кислоты растворить 71 кг товарного бифторид-фторид-аммония с содержанием 56 % фтора.

Для глинокислоты с содержанием HF 5 % и НСL 10 % исходная концентрация НСL 16%, и на 1 м³ раствора необходимо 80 кг порошка.

Глинокислота (4% HF + 8% НСL) как таковая употребляется для обработки пород, содержащих карбонатов не более 0,5%. Поскольку она растворяет цементирующее вещество терригенных коллекторов

, ее количество для обработки подбирается опытным путем во избежание нарушения устойчивости породы в ПЗС. В связи с этим для первичных обработок ограничиваются объемами глинокислоты в 0,3 - 0,4 м³на 1 м толщины пласта.

Для первичных обработок трещиноватых пород рекомендуемые объемы более значительны - 0,75 - 1,0 м³ на 1 м толщины пласта. Закачанная глинокислота выдерживается в пласте в течение 8 - 12 ч. Объем продавочной жидкости обычно равен объемам НКТ и забойной части скважины (до верхней границы перфорации).

Как правило, терригенные породы содержат мало карбонатов (девонский пласт в Туймазинском месторождении около 2 %, месторождения Усть-Балык от 1 до 5%). Поэтому применяют двухступенчатую кислотную обработку. Сначала обрабатывают ПЗС обычным раствором НСL (обычно 12 - 15 % состава), а затем закачивают глинокислоту. Соляная кислота растворяет карбонаты в ПЗС, что предотвращает при последующей закачке раствора HF образование в порах пласта осадков фтористого кальция и других фторидов, осложняющих процесс, и сохраняет довольно большое количество HF для растворения глин, аргиллитов, слюд и других породообразующих силикатных компонентов. Кроме того, удаление карбонатов из ПЗС позволяет сохранить на нужном уровне кислотность отреагированного раствора HF для предупреждения образования студнеобразного геля кремниевой кислоты, закупоривающего пласт.

Количество карбонатов в пласте, подлежащее растворению за первый этап обработки, определяется следующим образом:

где R - намечаемый радиус обрабатываемой зоны; rс - радиус скважины; ρ - плотность горной породы, кг/м³; δ - содержание карбонатов (в пересчете на СаСОз) в породе пласта в долях единицы; h - обрабатываемая толщина пласта. Необходимое для обработки количество 15%-ного раствора будет равно

Количество глинокислоты определяется объемом пор в пределах намеченного радиуса обработки R, а именно

где m - пористость.

Для предотвращения смешивания нейтрализованной НСL со следующей за ней глинокислотой и образования осадка количество соляной кислоты берется на 0,2 - 0,8 м

³ больше расчетного для сохранения кислотности раствора.

В пласты кислоты закачивают медленно для лучшего выщелачивания карбонатов и наибольшего растворения силикатных компонентов. Продавочной жидкостью обычно служит пресная вода с добавками ПАВ.

5.6. Техника и технология кислотных обработок скважин

На обустроенных нефтяных промыслах, на которых проектируются кислотные обработки скважин (СКО), как правило, сооружаются кислотные базы с соответствующими подъездными путями (включая железнодорожную ветку), насосными помещениями, лабораторией, гуммированными емкостями, складскими помещениями, душевыми и помещениями для бригады, а также при необходимости и котельными для подогрева растворов в зимнее время.

На скважины рабочий раствор доставляется в автоцистернах 4ЦР емкостью 9,15 м³ или УР-20 емкостью 17 м³. Для перевозки концентрированных неингибированных кислот емкости должны быть гуммированы. Для перевозки ингибированных кислот достаточно покрытия этих емкостей химически стойкими эмалями. На скважинах часто используют передвижные емкости (на салазках) объемом 14 м³, которые в зимних условиях работы оборудуют змеевиком для обогрева растворов паром. Для перекачки кислот используются только специальные кислотоупорные центробежные насосы с подачей от 7 до 90 м³/ч и напора от 8 до 30м.
Для закачки ингибированных растворов кислоты в пласт используется, например, специальный насосный агрегат на автомобильном шасси - "Азинмаш-30А", рис. 5.1 с гуммированной резиной цистерной, состоящей из двух отсеков емкостью 2,7 м³ и 5,3 м³, а также с дополнительной емкостью на прицепе с двумя отсеками по 3 м³ каждый. Агрегат снабжен основным трехплунжерным горизонтальным насосом высокого давления 4НК500 одинарного действия для закачки кислоты в скважину. Насос имеет привод через специальную коробку от основного двигателя автомобиля мощностью 132 кВт. Конструкция силового насоса предусматривает сменные плунжеры диаметром 110 и 90 мм. Насосы обеспечивают подачу от 1,03 до 12,2 л/с и давление от 7,6 до 50 МПа в зависимости от частоты вращения вала (5 скоростей от 25,7 до 204 в мин^-1). Наряду с этим основным

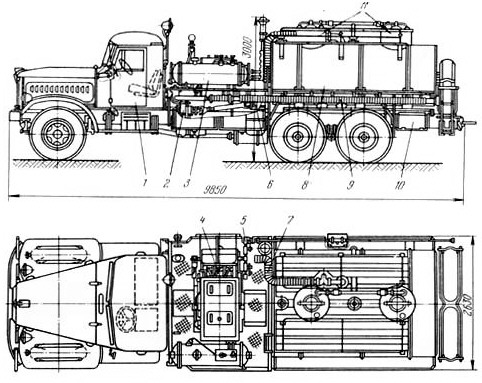

Рис. 5.1. Насосный агрегат для кислотных обработок Азинмаш - 30А:

1 - кабина машиниста (пульт управления); 2 - коробка отбора мощности; 3 -

емкость для реагента;

4 - насос 4НК-500; 5 - выкидной трубопровод; 6 - редуктор; 7 - шланг для забора раствора кислоты

из цистерны; 8 - цистерна для раствора кислоты; 9 - комплект присоединительных шлангов;

10 - ящик для инструментов; 11 - горловина цистерны.
агрегатом при кислотных обработках скважины используют цементировочные агрегаты ЦА-320М, а также насосный агрегат для гидроразрыва АН-700.

Для предотвращения быстрого изнашивания агрегатов при прокачке даже ингибированного раствора кислоты необходима обязательная их промывка водой непосредственно после завершения работ. В промывочную воду желательно добавлять тринатрийфосфат в количестве 0,3 - 0,5 % для лучшей нейтрализации остатков кислоты. Схема обвязки скважины при простых кислотных обработках пли в ваннах показана на рис. 5.2. Силовой насос агрегата «Азинмаш-30А» может забирать жидкость не только из емкостей, установленных на платформе агрегата, но и с помощью резиновых шлангов откачивать ее из емкостей на автоприцепе и из передвижных емкостей.

При кислотных обработках используется дополнительно цементировочный агрегат ЦА-320М в качестве подпорного насоса, подающего жидкость на прием силового насоса агрегата «Азинмаш ЗОА». Кроме того, агрегат ЦА-320М со вспомогательным ротационным насосом низкого давления и двумя емкостями на платформе позволяет перемешивать растворы кислоты при введении в них различных реагентов, а также при необходимости перекачки растворов из одних емкостей в другие.

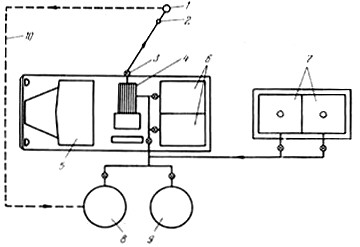

Рис. 5.2. Схема обвязки скважины при проведении простых кислотных обработок:

1 - устье скважины; 2 - обратный клапан; 3 - задвижка высокого давления; 4 - насос 4НК-500;

5 - агрегат Азинмаш 30А; 6 - емкость для кислоты на агрегате; 7 - емкость для кислоты на прицепе;

8 - емкость для продавочной жидкости; 9 - емкость для кислоты; 10 - линия для обратной циркуляции.
Ротационный насос используют также при приготовлении нефтекислотных эмульсий для закачки в поглощающие интервалы с целью расширения охвата обработкой большой толщины пласта. Для создания более высоких скоростей закачки, если подачи одного агрегата при данном давлении оказывается не достаточно, используют два и более параллельно работающих агрегатов. Устье скважины при обработке под давлением оборудуется специальной головкой, рассчитанной на высокие давления, с быстросъемными соединениями. Головка скважины с обязательным обратным клапаном и задвижкой высокого давления соединяется с выкидом насосного агрегата прочными металлическими трубами. Обычно в этих случаях используется оборудование для гидравлического разрыва пласта или пескоструйной перфорации.
