Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

давления инициируются электрическими воспламенителями, которые в отличие от пороховых шашек имеют проволочную спираль, нагреваемую электрическим током.

Аппарат АДС-5 предназначен преимущественно для прогрева пласта, а аппарат АДС-6 для гидроразрыва пласта. Их принципиальное отличие состоит в различной величине поверхности горения порохового заряда. Выбор соответствующей модели АДС и количества сгорающих элементов зависит от геологотехнических характеристик скважины и схемы обработки в каждом конкретном случае.

При необходимости прогрева пласта в скважину опускают снаряд АДС-5 и устанавливают на забой, если расстояние забоя от нижних дыр перфорации скважины не превышает 2 - 3 м. В противном случае делают на забое песчаную подушку. Заряд воспламеняют подачей электрического напряжения по кабелю на спираль накаливания. Горение начинается с верхнего торца порохового заряда, так как распространению горения на боковую поверхность препятствует жидкость, находящаяся в скважине. После сгорания первой шашки, снабженной воспламенителем, горение передается по специальному каналу следующей шашке н т. д. Полное время сгорания заряда в снаряде АДС-5 при давлении 5 МПа и при воспламенении заряда только с одного верхнего торца первой шашки может достигать 200 с. Поэтому давление на забое скважины возрастает постепенно и не приводит к гидроразрыву пласта, зато в месте установки заряда температура достигает 350 °С, что приводит к удалению твердых отложений в призабойной зоне и частичному разрушению твердого скелета пласта.

Схема ТГХВ для разрыва пласта в нефтяных или нагнетательных скважинах отличается от описанной тем, что на кабеле спускают снаряд АДС-6, состоящий из нескольких пороховых шашек, соединенных вместе в длинную гирлянду со сквозным внутренним каналом. В верхнем торце верхней шашки и в нижнем торце нижней шашки имеются электрические спирали-воспламенители. Для сокращения продолжительности горения, т. е. для увеличения поверхности горения: такой воспламенитель может устанавливаться п в средней части заряда. При наличии внешнего давления стандартный снаряд АДС-6 сгорает за 3,3 с. Сравнительно быстрое сгорание порохового заряда в скважине позволяет создавать необходимые для ГРП давления без использования пакера, роль которого в этом случае выполняет столб жидкости. При быстром сжигании заряда не исключается тепловое и химическое воздействие на призабойную зону скважины. Применение ТГХВ в нефтяных и нагнетательных скважинах как в карбонатных, так и в терригенных коллекторах показывает высокую эффективность этого метода, составляющую свыше 70%. Продолжительность работы скважины с повышенным дебитом или приемистостью составляет от двух месяцев до двух лет.

По данным нефтедобывающих объединений Средней Волги на одну обработку ТГХВ в среднем расходуется 80 кг порохового состава, а дополнительная добыча нефти составляет 9 т/кг, дополнительная закачка воды - 418 м³/кг. Это достаточно высокие показатели, учитывая простоту и сравнительную дешевизну операции. Однако эти показатели резко ухудшаются или даже могут быть отрицательными при неправильном выборе скважины для обработки или нарушениии технологии подготовительных работ. Опыт показал, что при глушении скважины водой или глинистым раствором перед обработкой эффективность обработки резко снижается. Нецелесообразно применение ТГХВ в скважинах с низким пластовым давлением в истощенных коллекторах. При быстром сгорании заряда иногда происходят выбросы жидкости, прихваты кабеля и разрывы обсадной колонны. Для предупреждения таких явлений необходимо держать уровень жидкости ниже устья примерно на 50м, а устье герметизировать специальным сальником. В таком случае пространство над уровнем выполняет роль амортизатора или воздушного компенсатора.

В нагнетательных скважинах часто не удается понизить уровень. Тогда происходят переливы с большей или меньшей интенсивностью. В таких случаях на устье устанавливают сальник, через который пропускают кабель, а боковые отводы арматуры устья оставляют открытыми на случай выброса. Хорошие результаты в пластах с низкой проницаемостью достигнуты при ступенчатой обработке, когда сжигание большого количества пороха опасно. Ступенчатые обработки производят с постоянным увеличением массы порохового состава н не ранее чем через 2 ч после предыдущей обработки, поскольку из-за повышенной температуры в скважине может произойти преждевременное воспламенение заряда. Известны случаи, когда горящий пороховой снаряд под действием собственного веса и реактивных сил, создаваемых струями горячих газов, отрывается от кабеля, падает в зумпф на забой скважины и там догорает, не оказывая должного воздействия на интервал перфорации. Для исключения подобных явлений целесообразно делать непосредственно ниже интервала перфорации искусственный забой намывом песка или созданием цементной пробки.

Конструкция снарядов, спускаеуых в скважины для ТГХВ, изменялась и совершенствовалась. Первоначально это были корпусные аппараты с пороховым зарядом, который воспламеняется от электрической спирали. Сгорание порохового заряда сопровождается выделением газов с интенсивностью 1000 - 1500 л/с. Прочный корпус, в котором происходит горение, имеет в верхней и нижней частях штуцеры для регулировки скорости истечения газов в скважину.

Давление газов в камере к концу горения достигает 110 МПа. Масса аппарата 160 кг. Корпус аппарата вместе с кабельной головкой выдерживает до 20 операций.

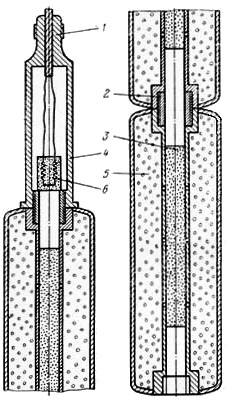

В последнее время появились бескорпусные аппараты, состоящие по существу из одной кабельной головки и гирлянды пороховых шашек. Примером такого аппарата может служить пороховой генератор давления бескорпусный ПГД-БК (рис. 5.12). В кабельном наконечнике 1 закрепляется конец кабеля, который присоединяется к воспламенителю 6. Пороховые шашки 5, покрытые снаружи оболочкой, соединяются друг с другом резьбовыми муфтами 2, образующими во всех шашках сквозную вертикальную трубку. Внутри трубок имеется заряд 3, который инициирует горение пороха 5 в каждой шашке (секции).

Рис. 5.12. Пороховой генератор давления бескорпусный (ПГД-БК)

для термогазохимической обработки забоя скважины.
Свинчивая вместе несколько шашек 5, можно изменять интенсивность горения и процесса в целом. После сгорания пороха на кабеле остаются кабельный наконечник 7, головка аппарата 4 и соединительная трубка 2, которые используются повторно. Остальные детали снаряда сгорают. Операция по термогазохнмпче-скому воздействию на забой скважины очень проста. На ее осуществление затрачивают 2 - 3 ч времени, тогда как на обычный гидроразрыв тратится 2 - 3 сут. Это один из эффективных способов воздействия на ПЗП для интенсификации притока.

5.12. Другие методы воздействия на призабойную зону скважин

Кроме описанных основных методов воздействия на ПЗС существуют другие менее распространенные вследствие своей низкой эффективности либо проходящие промышленные испытания и находящиеся в стадии изучения. К ним следует отнести: торпедирование скважин; виброобработку забоев скважин: электрогидравлическое воздействие на ПЗС.

Торпедирование применяется, как правило, в крепких породах для создания в ПЗС сети искусственных трещин с целью увеличения продуктивности добывающих и приемистости нагнетательных скважин. Торпедирование, кроме того, широко применяется и при ремонтных работах в скважинах. Существует большое число конструкций торпед в зависимости от целей их использования:

а) торпеды кумулятивные осевые ТКО для создания направленного взрыва вдоль какой-либо оси или вдоль горизонтальной плоскости. Они используются главным образом при ремонтных работах для отрыва прихваченных труб или колонн путем взрыва, сфокусированного, например, в горизонтальной плоскости. Такая торпеда предназначена для ремонтных работ, для разрушения посторонних предметов в скважине;

б) торпеды из детонирующего шнура ТДШ для развинчивания колонн в заданном месте, встряхивания прихваченных осевшим песком труб, очистки фильтров и поверхности пласта без повреждения обсадной колонны и создания трещин в породе. В этих торпедах используется детонирующий шнур, содержащий в водонепроницаемой оболочке примерно 13 г взрывчатого вещества (ВВ) на каждый 1 м длины шнура. Причем длина заряда (длина шнура) может достигать 100 м. В ряде случаев на поверхности пласта и фильтра наблюдается отложение солей, продуктов коррозии и доугих твердых осадков, мешающих нормальному притоку жидкости из пласта в скважину. В таких случаях использование ТДШ дает хороший эффект, без повреждения элементов конструкции скважины. В скважинах с открытым забоем используются торпеды с детонирующими шнурами, имеющими плотность ВВ более 13 г/м. Шнурковые торпеды могут быть использованы и для очистки ПЗС нагнетательных скважин

;

в) фугасные торпеды, как правило, большой мощности, несущие в себе до 5 - 7 кг ВВ в виде шашек.

В качестве ВВ обычно используется так называемый флег-матизированный дексоген, выделяющий энергию при взрыве, равную 5,5 МДж на 1 кг ВВ. Фугасные торпеды ТШ (торпеда шашечная) и ТШТ (торпеда шашечная термостойкая) используются для вскрытия пласта, образования в обсадной колонне «фонаря» - раздутия с системой вертикальных трещин, превышающпх на 10 - 20 см длину заряда. Такое торпеднрованне проводят против пластов с породами средней и высокой прочности.

Таблица 5.4

Техническая характеристика вибраторов

Вибратор	Длина, мм	Диаметр, мм	Оптимальный расход, л с	Частота пульсации, с ^-1
ГВЗ-85	494	85	10 - 12	200
ГВЗ-108	420	108	15 - 20	250
ГВЗ-135	500	135	30- 35	500

При правильном выборе заряда, хорошем качестве цементирования проходимость обсадной колонны не нарушается. В некоторых случаях при взрыве фугасных торпед с количеством ВВ, превышающим 5 кг, могут возникнуть повреждения в верхних частях колонны в результате действия ударных волн в столбе жидкости над зарядом. Поэтому место установки торпеды изолируют цементным или песчаным мостом. В таких случаях торпеду снабжают автономным взрывателем замедленного действия с замедлением на несколько суток. После подобного воздействия в ПЗС образуется каверна и много обломочного материала, который необходимо удалить промывкой.

В силу относительной сложности технологии воздействия на ПЗС фугасными торпедами большой мощности и ряда других причин последнее время их почти не применяют.

Работы по торпедированию скважин выполняются геофизическими конторами и трестами, располагающими необходимым оборудованием, аппаратурой и обученным персоналом.

Виброобработка ПЗС для создания на забое скважины с помощью специальных устройств - вибраторов колебаний давления различной частоты н амплитуды в процессе закачки той или иной жидкости в пласт. Процесс отличается от гидравлического разрыва тем, что к спущенным в скважину НКТ привинчивается вибратор - генератор колебаний давления.
