давления внутри НКТ обратный клапан закрывается, и поток промывочной жидкости идет не через газлифтный клапан, а через башмак колонны труб. Газлифтные клапаны, несмотря на их кажущуюся простоту, как это может показаться, если рассматривать их принципиальные схемы, в действительности являются сложными приборами, для изготовления которых нужна совершенная технология и высокая точность производства. Конструкция газлифтного клапана, управляемого давлением в трубах, показана в качестве примера на рис. 9.12. Клапан предназначен для крепления снаружи НКТ. Принципиальная схема такого клапана была показана на рис. 9.11. Такой газлифтный клапан комплектуется обратным клапаном, привинченным к нижнему концу.

9.6. Принципы размещения клапанов

Пусковые клапаны должны обладать большим закрывающим перепадом давлений, чтобы закрыться тогда, когда оттесняемый уровень жидкости достигнет следующего клапана и даст доступ газу через второй клапан. В такой последовательности клапаны работают до тех пор, пока уровень жидкости не достигнет башмака НКТ или рабочего клапана. После этого скважина переходит на нормальный режим работы, а давление газа становится равным рабочему давлению. При больших закрывающих перепадах число клапанов на колонне труб будет наименьшим. При последовательной работе пусковых клапанов с некоторого момента времени начинается приток жидкости из скважины, и это вносит изменения в порядок расчета их размещения. Очевидно, что при условии Р_с > Р_п притока жидкости из пласта в скважину не будет, и расчет размещения клапанов ведется без его учета. При условии Р_с < Р_п начнется приток, что необходимо учитывать. Глубина уровня жидкости в межтрубном пространстве, при котором можно не учитывать приток, так как давление на забое скважины будет оставаться больше пластового, определится как сумма глубины статического уровня S_с и давления газа в межтрубном пространстве, выраженного в м столба жидкости,

где Р_к - давление газа в межтрубном пространстве на уровне жидкости.

При

начнется приток, который необходимо учитывать при расчете размещения клапанов.

Ранее было показано, что первое пусковое отверстие необходимо делать на глубине L₁, которая определяется формулой (9.30), с учетом (9.29). Однако пусковые клапаны необходимо устанавливать на 15 - 20 м выше расчетной величины. Это создает начальный перепад давления у клапана, равный а = 15 - 20 м столба жидкости, и ускоряет прохождение газа через клапан в начальный момент времени. При установке клапана точно на глубине L₁ давления по обе стороны его будут одинаковыми и движения газа через клапан не будет. С учетом сказанного формула для определения глубины установки первого клапана будет

где Р_к1 - давление газа на уровне первого клапана.

Если перелив жидкости происходит раньше, чем газ в межтрубном пространстве достигнет глубины установки первого клапана, определяемой формулой (9.44), то первый клапан необходимо установить на глубине L₁', которая определится из равенства давления в межтрубном пространстве Р_к и гидростатического давления негазированного столба жидкости в НКТ высотой от уровня жидкости до устья с учетом давления на устье Р_у и смещения клапана вверх на 20 м:

откуда

Место установки второго клапана определится из равенства давлений в межтрубном пространстве Р_к2 на глубине установки второго клапана и давления в НКТ на той же глубине с учетом негазированного столба жидкости в НКТ между первым и вторым клапанами и давлением в НКТ на уровне первого клапана после выброса жидкости Рт. Аналогично случаю размещения пусковых отверстий [формула (9.31)] для равенства давлений будем иметь следующее соотношение:

где Р_к2 - давление газа в межтрубном пространстве на уровне второго клапана; Рт₁- давление в НКТ на уровне первого клапана после выброса жидкости; х₂ - расстояние между первым и вторым клапанами (негазированный столб жидкости); 20м - поправка на смещение клапана для создания начального перепада давлений.

Давление Рт₁ включает противодавление на устье Р_у и определястся либо по кривым распределения давления Р(х) в НКТ, либо по формулам, описывающим работу газожидкостного подъемника на режиме нулевой подачи, либо по среднему градиенту давления в НКТ при работе газлифта через первый клапан.

Решая (9.46) относительно х₂ и зная глубину установки первого клапана L₁ [формулы (9.45) или (9.44)], получим

или

По аналогии можно написать общую формулу для глубины установки i-го клапана

Формула (9.48) справедлива для расчета глубины

установки клапанов независимо от того, есть или нет приток жидкости. Все различие расчета заключается в методе определения величины Ртi. Если при Р_с > Р_п, т. е. при отсутствии притока, Ртi желательно определять по нулевому дебиту, так как такой подход позволит определить наименьшее число клапанов, то при Рс > Рп, т. е. при наличии притока, Ртi надо определять с учетом притока. При наличии кривой Р(х) распределения давления в НКТ при нормальной работе лифта величины Ртi могут быть сняты с этой кривой.

Существует также графический метод определения мест установки клапанов. При этом делаются предположения, что давления в НКТ на уровне клананов не падают ниже величины, соответствующей нормальной работе скважины; расход газа через клапан равен расходу газа в подъемнике при нормальной его работе; закон распределения давления в НКТ - линейный; давления у башмака Р_б и на устье Ру при нормальной работе лифта известны.

При линейном законе распределения давление на глубине х в НКТ равно

Для определения Li по формуле (9.48) величина Рт(i-1) с учетом (9.49) находится так:

Таким образом, по (9.50) определяется давление внутри НКТ на уровне предыдущего клапана Рт(i-1), а затем по формуле (9.48) глубина установки последующего клапана. Расчет прекращается, когда Li+1 > L, где L - длина спущенных труб или расстояние от устья до точки ввода газа в НКТ при нормальной работе скважин. Такой точкой может быть место установки концевого рабочего клапана или рабочего отверстия в однорядном лифте.

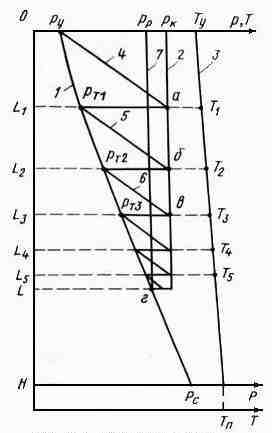

Графический метод расчета размещения пусковых клапанов нагляднее и проще (рис. 9.13). Для его использования необходимо иметь кривые распределения давления Р(х) в НКТ при нормальной работе газлифта (кривая 1), изменения давления газа в межтрубном пространстве (кривая 2) и изменения температуры (кривая 3).

Рис. 9.13. Графический метод размещения пусковых клапанов
Если при пуске скважины происходит перелив жидкости - из точки Ру проводится линия 4 изменения гидростатического давления столба негазированной жидкости в НКТ до пересечения с линией давления газа 2 (точка а). Наклон этой линии зависит от плотности негазированной нефти и определяется простым уравнением (трением за малостью пренебрегаем)

где Рх - гидростатическое давление на глубине х, откладываемой по оси ординат. Ордината точки а определяет глубину установки первого клапана L₁, так как при этом гидростатическос давление жидкости в НКТ равно давлению газа в межтрубном пространстве. Пересечение горизонтали, проведенной из точки а, с линией 1 даст давление в НКТ Рт₁ на уровне первого клапана после разгазирования и выброса жидкости из НКТ на участке L₁ тем количеством газа, которое равно расчетному для нормальной работы газлифта через башмак. Первый клапан на глубине L₁ должен быть рассчитан на пропуск именно такого количества газа. После достижения в НКТ давления Рт₁ вследствие нарушения равновесия уровень жидкости в межтрубном пространстве понизится до восстановления равенства давления в НКТ и межтрубном пространстве. Этому состоянию равновесия соответствует точка б. Эта точка находится проведением линии 5, параллельной линии 4, от точки Рт₁ на линии 1 до пересечения с линией 2, соответствующей изменению давления газа в межтрубном пространстве. Линия 5 является изменением гидростатического давления негазированной жидкости в НКТ между первым и вторым клапанами. Точка б соответствует равенству давлений в НКТ и межтрубном пространстве. Горизонтальная линия, проведенная через точку б до пересечения с осью ординат, даст глубину установки второго клапана L₂, а ее пересечение с линией 1 - давление Рт₂ в НКТ после выброса жидкости из НКТ на участке L₂ - L₁. Далее из точки Рт₂, проводится линия 6, параллельная линиям 5 и 4, до пересечения с линией 2. Получаем точку в - глубину L₃ установки третьего клапана. Указанный порядок графических построений продолжается до тех пор, пока глубина установки (i+1)- го клапана Li+1 не станет больше длины НКТ L. Из рис. 9.13 видно, что для данного случая необходимо установить пять пусковых клапанов на глубинах L₁; L₂; L₃; L₄; L₅. Шестой клапан будет уже ниже башмака труб, находящегося на глубине L.

Пересечение горизонтальных линий с температурной кривой Т(х) определит рабочие температуры пусковых клапанов на глубинах их установки. Эти температуры должны быть учтены при регулировке пусковых клапанов на поверхности и зарядке их сильфонных камер. Для уменьшения числа пусконых клапанов применяется повышенное давление газа (рис. 9.13, линия 2). Как видно, линия имеет небольшой наклон, учитывающий увеличение давления газа с глубиной за счет собственного веса. Линия 2 для газа строится по известной барометрической формуле
