А это есть уравнение прямой, не проходящей через начало координат.

Отсюда следует правило, что фактически снятая на забое скважины кривая восстановления давления (КВД) Р(t), перестроенная в полулогарифмических координатах y = P, x = Lnt, должна иметь вид прямой отсекающей на оси у ординату а, значение которой определяется формулой (6.30), и имеющей угловой коэффициент b, определяемый формулой (6.31).

КВД на забое скважины записывается регистрирующим скважинным манометром с автономной или дистанционной записью показаний. Такой манометр, спускаемый на забой скважины до ее остановки, дает запись изменения Pс в функции времени t. Поэтому фактическую кривую P(t) необходимо перестроить в координаты P(Lnt) и найти ее постоянные коэффициенты а и b (рис. 6.4). Начальный участок КВД не укладывается на прямую, что связано частично с последующим притоком, о котором было сказано выше, и инерцией масс жидкости, которые вообще не учитываются формулой (6.28).

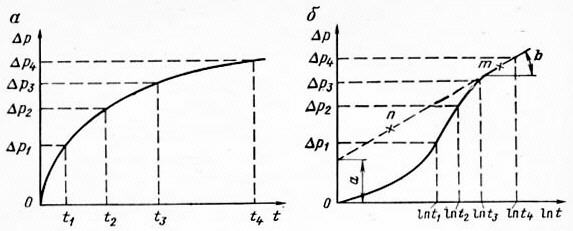

Рис. 6.4. Записанная манометром (а) и перестроенная в полулогарифмические

координаты (б) кривая восстановления давления в остановленной скважине
На перестроенной кривой P(Lnt) отыскивается прямолинейный участок, по двум точкам которого определяется угловой коэффициент

. (6.32)

Вычислив b, можем определить из формулы (6.31) гидропроводность  = kh/:

. (6.33)

Зная , легко найти проницаемость k.

Отрезок а на оси ординат можно получить либо графическим построением, либо аналитически. Из формулы (6.29) имеем

или, подставляя b, получим

, (6.34)

Pi и Lnti - ордината и абсцисса любой точки прямой. Поделив все на b и разложив логарифмы, можно выражение (6.34) переписать следующим образом:

откуда

, (6.35)

(Ln2,25 = 0,80909). Учитывая, что Lnе = 1, можно (6.35) переписать так:

После преобразования получим

. (6.36)

По формуле (6.36) определяется комплекс

. Если по другим данным известна пьезопроводность , то можно определить приведенный радиус скважины rпр, учитывающий гидродинамическое несовершенство скважины, так как известно, что для перехода от совершенной скважины с радиусом rc к несовершенной достаточно подставить вместо радиуса скважины rпр.

Параметры пласта, определенные по КВД описанным методом, характерны для удаленных зон пласта.

Аналогично методом неустановившихся режимов исследуются нагнетательные скважины. Поскольку в нагнетательных скважинах ствол полностью заполнен жидкостью, то погрешности, связанные с явлениями последующего притока, в данном случае не возникают. Кроме того, отсутствие газированного столба жидкости в скважине позволяет измерять давления непосредственно на устье, добавляя к этим показаниям гидростатическое давление столба жидкости в скважине.

Для снятия КВД нагнетательной скважины, работавшей длительное время с дебитом Q, в принципе достаточно на устье закрыть задвижку, т. е. прекратить закачку и снять кривую падения давления P = f(t) на устье. Величина P определяется как разность между давлением на устье при установившемся режиме закачки, т. е. давлением нагнетания, и текущим давлением на устье после прекращения закачки.

Обработка полученных данных для определения пластовых параметров не отличается от описанной выше. Аналитический аппарат для обработки результатов исследования добывающих и нагнетательных скважин на неустановившихся режимах, описанный выше, пригоден и для обработки результатов при ступенчатом изменении дебита на величину Q. Ступенчатое изменение дебита может быть достигнуто сменой штуцера или прикрытием задвижки. При этом скважинным манометром фиксируется КВД P(t) при переходе от начального дебита Q

₁ к новому дебиту Q₂, изменившемуся на величину Q = Q₂ - Q_l. В соответствующие формулы вместо Q необходимо подставить Q. В остальном обработка остается прежней.

Аналогичные приемы используются и для так называемого гидропрослушивания пласта. В этом случае в одной скважине вызывается возмущение, т. е. пуск или остановка (начало закачки или прекращение), а в другой - удаленной или в нескольких скважинах - реагирующих фиксируется изменение давления во времени. Для обработки результатов используется также формула (6.26), причем за величину r принимается расстояние между скважинами, за t - время, истекшее с начала возмущения, а за Q - дебит остановленной добывающей или нагнетательной скважины. Поскольку на подобные возмущения удаленные скважины реагируют слабо, то при гидропрослушивании в реагирующих скважинах замеряют изменения статического уровня с помощью опускаемых приборов - пьезографов.

Ранее было отмечено некоторое несоответствие реально протекающего процесса восстановления давления и закрытия скважины, сопровождаемое последующим притоком, с используемым математическим аппаратом, предусматривающим мгновенную остановку скважины. Для устранения этого несоответствия очень многими исследователями были разработаны методы обработки КВД и ряда других дополнительных данных, позволяющих учитывать последующий приток, вносить поправки в линию P(Lnt) и существенно увеличить число точек на прямолинейном участке кривой. Для того чтобы обработать КВД с учетом притока, необходимо знать этот последующий приток в функции времени. Его измеряют хорошо оттарированным и достаточно чувствительным скважинным дебитомером. Однако такие измерения можно произвести только в фонтанных и газлифтных скважинах, в которых НКТ свободны для спуска прибора.

Последующий приток можно определить косвенным путем, хотя и менее точно. Для этого после остановки фонтанной или газлифтной скважины с помощью образцовых манометров записываются изменения давления в затрубном пространстве и на устье скважины. Кроме того, имеется КВД, записанная на забое скважины. Разбивая весь процесс восстановления давления на интервалы по времени и располагая указанными выше данными, которые также разбиваются на те же интервалы по времени, а также зная площади сечения кольцевого пространства и НКТ, можно вычислить объемы жидкости, поступившие в кольцевое пространство и НКТ в течение соответствующего интервала времени. Частное от деления приращения объема жидкости на приращение времени лает расход в данный момент времени. По данным расхода вносится поправка z > 1 в величину P. Это позволяет поднять точки левой, пониженной части кривой P(Lnt и, таким образом, получить большее число точек на прямолинейной части кривой.

Разработано более 30 методов учета последующего притока при исследовании скважин на неустановившихся режимах. Все они достаточно сложны и требуют кропотливой вычислительной и графической работы. Их можно разделить на две группы: дифференциальные методы и интегральные методы.

Первые заключаются в том, что весь процесс восстановления давления разбивается на этапы по времени - шаги, в пределах которых предполагается линейный закон изменения параметров. Для каждого шага вычисляется поправка для Ар.

Вторые также предусматривают разделение процесса на этапы, но при переходе от точки к точке результаты предыдущих шагов суммируются, т. е. интегрируются. Поправка каждой последующей точки определяется с учетом предыдущих шагов. Все методы дают некоторый разброс в результатах, но, как правило, разброс точек при дифференциальных методах значительнее, чем при интегральных.

Исследование на неустановившихся режимах позволяет качественно оценить изменение проницаемости или наличие непроницаемых включений в удаленных областях пласта. Наличие таких аномалий обусловливает вид концевых участков КВД. Увеличение углового коэффициента b на концевых участках соответствует уменьшению проницаемости, уменьшение b - увеличению проницаемости.

6.4. Термодинамические исследования скважин

Известно, что колебания температуры на земной поверхности вызывают изменения температуры на малой глубине. Суточные колебания температуры затухают на глубине менее метра и годовые - на глубине примерно 15 м. Этот уровень называют нейтральным слоем, ниже которого температура постоянна и равномерно нарастает от действия теплового потока, идущего из глубины земли. Общий тепловой поток земного шара составляет 25,12 млрд. кДж/с. Для создания такого теплового потока нужно в сутки сжигать 50 млрд. м³ метана. Интенсивность или мощность теплового потока q связана простым соотношением с теплопроводностью  и температурным градиентом Г = dT/dx:

. (6.37)

Если тепловой поток постоянен, то, замеряя распределение температурного градиента, можно оценить значения  горных пород и дифференцировать их по этой величине. В однородной толще осадочных пород геотерма Т(х), стационарного теплового потока будет представляться прямой линией с наклоном, соответствующим температурному градиенту земли Г = dT/dx, имеющему различные значения в различных геологических районах земли (в среднем Г  0,03 °С/м). При чередовании горизонтальных пластов с различными коэффициентами теплопроводности геотерма стационарного теплового потока земли будет представляться ломаной линией, состоящей из прямолинейных отрезков с различными углами наклона. Чем меньше теплопроводность , тем больше наклон линии Т{х) против данного прослоя. Отклонения от естественной геотермы Т(х) связываются с гидро- и термодинамическими процессами, происходящими в пластах и, что особенно интересно, в продуктивном перфорированном интервале.

Начальная термограмма, замеренная до пуска скважины в работу, дает представление о естественном невозмущенном тепловом поле Земли. Термограмма работающей скважины отражает все тепловые возмущения, вызванные притоком жидкости или ее поглощением, а также изменением их интенсивности. Поэтому основой для выделения продуктивных или поглощающих интервалов, определения их толщины, интенсивности поглощения и выявления общего состояния призабойной зоны являются различия между геотермой и термограммой действующей скважины. Если бы поток имел бесконечно большую скорость, то он достигал бы поверхности без изменения температуры - линия АСо на рис. 6.5. Так как его скорость конечна, он успевает охладиться и, начиная с некоторой глубины (точка В на рис. 6.5), термограмма потока перейдет в наклонную линию, параллельную геотерме Тг. Разница температур Тп - Тг = Т установится такой, при которой при данных теплофизических свойствах горных пород потери теплоты в окружающую среду сравниваются с теплотой, принесенной восходящим потоком. Она прямо пропорциональна интенсивности притока или, что то же, скорости восходящего потока и теплоемкости жидкости:
