Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

, участии отдельных прослоев в процессе разработки, выявляется более детальная пластовая обстановка на забое скважин. Иногда некоторые нефтенасыщенные прослои или пласты, вместо того чтобы отдавать жидкость, поглощают ее в результате вскрытия общим фильтром. Такие явления легко обнаруживаются при снятии профилей притоки скважинными дебитомерами. Поглощение происходит вследствие того, что в разных пластах существует разное давление в результате наличия или отсутствия связи их с нагнетательными скважинами. Лишь сильным понижением забойных давлений удается отбирать жидкость из пласта с пониженным пластовым давлением или из пласта, в котором нефть обладает большим начальным напряжением сдвига. В этом случае депрессии на такие пласты будут различны, а следовательно, и доля их участия в процессе разработки будет неодинаковая. Обычно это приводит к отставанию выработки запасов нефти из таких пластов, преждевременному обводнению одних, с хорошей проницаемостью, и консервации запасов нефти в других, с плохой проницаемостью или слабым участием в процессе разработки по тем или иным причинам.

Наилучшим выходом из такого положения было бы создание независимых систем разработки со своими сетками скважин на каждый пласт, и это делается, когда пласты со схожими характеристиками группируются в один объект разработки и эксплуатируются общим фильтром. Но это не снимает вопроса о целесообразности раздельных эксплуатации или закачки воды в разные пласты через одну скважину.

С этой целью на первых этапах развития технологии раздельной эксплуатации предлагались и осуществлялись проекты многорядных скважин. При этом в один пробуренный ствол увеличенного диаметра спускались две или три малогабаритные обсадные колонны, которые цементировались и перфорировались каждая против своего пласта с помощью направленной перфорации для предотвращения прострела соседней колонны. Это оказалось возможным при малых глубинах залегания пластов и вызывало существенные осложнения при последующей их эксплуатации, ремонтных работах и т. д. Дальнейшее развитие технологии раздельной эксплуатации нескольких пластов пошло по пути создания специального оборудования, спускаемого в скважину, вскрывающую два или три пласта. Основным элементом такого оборудования является пакер, изолирующий пласты друг от друга, с отдельными каналами для выхода жидкости на поверхность.

Оборудование для раздельной эксплуатации пластов через одну скважину должно допускать:

создание и поддержание заданного давления против каждого вскрытого пласта;
измерение дебита жидкости, получаемой из каждого пласта;
получение на поверхности продукции разных пластов без их смешивания в скважине, так как свойства нефтей (сернистые и несернистые) могут быть различными;
исследование каждого пласта, например, методом пробных откачек или методом снятия КВД;
ремонтные работы в скважине и замену оборудования, вышедшего из строя;
регулировку отбора жидкости из каждого пласта;
работы по вызову притока и освоению скважины.

Другими словами, технология и соответствующее оборудование для раздельной эксплуатации должны допускать осуществление всех тех технологических мероприятий, которые применяют при вскрытии этих пластов отдельными скважинами. Полностью выполнить эти требования практически не удается даже в простейшем случае, т. е. при раздельной эксплуатации двух пластов через одну скважину. Возможности раздельной эксплуатации через одну скважину существенно зависят от размера эксплуатационной колонны. При больших диаметрах (168 мм и больше) легче удовлетворить большую часть изложенных требований и создать достаточно надежное оборудование.

Раздельно эксплуатировать два пласта в зависимости от условий притока жидкости в скважину можно следующими способами.

Оба пласта фонтанным способом.
Один пласт фонтанным, другой - механизированным способом.
Оба пласта механизированным способом.

Согласно установившейся терминологии принято для краткости именовать ту или иную технологическую схему совместной эксплуатации названием способа эксплуатации сначала нижнего, а затем верхнего пласта. Например, схема насос - фонтан означает, что нижний пласт эксплуатируется насосным способом, а верхний - фонтанным. В соответствии с этим теоретически возможны следующие комбинации способов эксплуатации: фонтан - фонтан; фонтан - газлифт; газлифт - фонтан; насос - фонтан; фонтан - насос; насос - газлифт; газлифт - насос; насос - насос; газлифт - газлифт.

Раздельная эксплуатация трех пластов через одну скважину возможна только в особых наиболее простых случаях и поэтому применяется крайне редко.

14.2. Некоторые схемы оборудования скважин для раздельной эксплуатации пластов

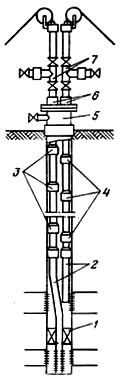

Наиболее простой схемой оборудования скважины для одновременной эксплуатации двух пластов одной скважиной является система с двумя параллельными рядами НКТ 2 (рис. 14.1), работающая по схеме фонтан - фонтан. Один ряд труб имеет на конце пакер 1, устанавливаемый в промежутке между двумя пластами. На колонне НКТ, эксплуатирующей нижний пласт, устанавливаются малогабаритные пусковые клапаны 3 с принудительным открытием. В НКТ, по которым

Рис. 14.1. Схема установки для раздельной эксплуатации двух пластов

с двумя параллельными рядами труб по схеме «фонтан - фонтан»

поступает продукция верхнего пласта, также устанавливаются клапаны 4 специальной конструкции, которые открывают принудительно с поверхности спуском в НКТ оправки на проволоке, отжимающей пружинные клапаны для впуска газа из обсадной колонны. Оборудование устья состоит из тройника 5 для сообщения с пространством обсадной колонны и планшайбы, на которой подвешиваются оба ряда НК.Т и уплотняются двухрядным сальником 6. Продукция из каждого пласта поступает на поверхность без смешивания и через тройники 7 отводится в нефтесбор-ную сеть. Оба пласта осваиваются закачкой газа в обсадную колонну через тройник 5, причем освоение можно проводить раздельно. После перехода на нормальный режим фонтанирования подача газа в колонну прекращается. Борьба с отложениями парафина может осуществляться закачкой пара в пространство обсадной колонны от передвижной паровой установки (ППУ) или с малогабаритными скребками, спускаемыми на проволоке через лубрикатор с помощью автоматической лебедки. Работа обоих пластов регулируется, как обычно, сменой штуцеров на арматуре устья.

При спуске двух параллельных рядов труб с использованием оборудования, показанного на рис. 14.1, можно осуществить раздельную эксплуатацию двух пластов по схемам фонтан-насос или насос-

фонтан. В этом случае одна из колонн НКТ, предназначенная для эксплуатации верхнего или нижнего пласта с помощью ШСН, берется большего диаметра

, допускающего спуск в них вставного насоса. Сначала спускается колонна НКТ, предназначенная для эксплуатации нижнего пласта с разделительным пакером для изоляции пластов друг от друга. Затем спускается вторая колонна. На колонне НКТ, предназначенной для фонтанной эксплуатации, устанавливаются шариковые малогабаритные пусковые клапаны с принудительным открытием с поверхности с помощью оправки, спускаемой на проволоке через лубрикатор. На второй колонне НКТ большего диаметра, предназначенной для насосной эксплуатации на заранее определенной глубине, устанавливается замковая опора для посадки на нее вставного насоса, спускаемого на штангах. Для того чтобы при спуске или подъеме колонны НКТ не происходило зацепление муфт, над последними устанавливаются конические кольца (по одному кольцу над каждой муфтой обоих колонн). На устье скважины специальная арматура должна обеспечивать выход продукции пласта, эксплуатируемого фонтанным способом, и установку тройника и сальника для полированного штока штанговой насосной установки, эксплуатирующей второй пласт. Борьба с отложениями парафина проводится при этой схеме, как обычно: в фонтанной колонне - малогабаритными скребками, а в насосной колонне - с помощью установки на штангах пластинчатых скребков и штанговращателя. Пласты при работе по схеме фонтан-насос исследуют следующим образом: нижний пласт, фонтанный - малогабаритным манометром, спускаемым на проволоке в НК.Т, а изменение отбора достигается сменой штуцеров; верхний пласт, насосный - с помощью эхолота. При этом отбор регулируется изменением режима откачки, т.е.длины хода или числа качаний станка-качалки. При работе по схеме насос-фонтан измерение динамического уровня нижнего, насосного пласта становится невозможным, так как он перекрывается пакером. Таким образом, исследование нижнего пласта может ограничиваться только получением зависимостей подачи насоса от длины хода или числа качаний. Построение индикаторной линии исключается из-за невозможности измерения забойных давлений. Исследование верхнего, фонтанного пласта осуществимо в полном объеме обычными способами, так как доступ к верхнему пласту через фонтанные трубы открыт.

Применение описанных установок ограничено трудностями спуска двух параллельных рядов труб, герметизации устья, отсутствием выхода отсепарированного подпакерного газа при рабрте по схеме насос - фонтан и необходимостью его пропуска через насос, а также малыми габаритами обсадных колонн. Однако установки подобного типа обладают важным достоинством - наличием раздельных каналов для продукции обоих пластов. Это может иметь решающее значение при эксплуатации двух пластов, когда один из них дает сернистую нефть, которую, как правило, собирают, транспортируют и перерабатывают отдельно, без смешивания с обычными парафинистыми или масляными нефтями.
