Сложнее установки для раздельной эксплуатации, в которых используют погружной центробежный электронасос (рис. 14.2). Подземное оборудование состоит из пакера 1, устанавливаемого в промежутке между двумя пластами, центробежного насоса 2, заключеного в специальный кожух 3 для перевода жидкости нижнего пласта из-под пакера к приемной сетке ПЦЭН, находящейся над электродвигателем и гидрозащитным устройством насоса; разобщителя 4, позволяющего с помощью плунжера 5 сообщать межтрубное пространство скважины с внутренней полостью НКТ. Жидкость нижнего пласта через

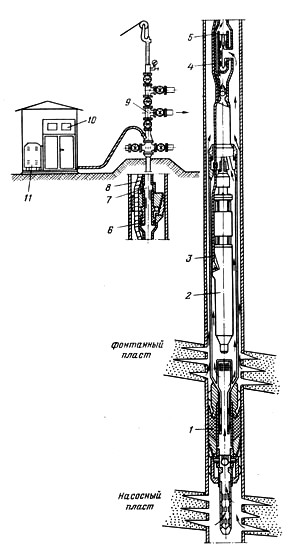

Рис. 14.2. Схема установки для раздельной эксплуатации двух пластов

типа «насос - фонтан» с применением ПЦЭН

пакер поднимается по кольцевому зазору между кожухом 3 и насосом 2, охлаждает при этом электродвигатель и попадает по каналу в переводнике на прием центробежного насоса, расположенного выше переводника кожуха.

Далее, минуя обратный клапан и разобщитель 4, жидкость нижнего пласта попадает в НКТ. Жидкость верхнего, фонтанного пласта проходит по кольцевому зазору между обсадной колонной и кожухом ПЦЭН, достигает разобщителя 4 и через боковое отверстие в разобщителе и плунжере 5 попадает в НКТ. Таким образом, жидкости обоих пластов выше разобщителя смешиваются и поднимаются по НКТ. Разобщитель 4 имеет сменный плунжер 5, в котором заблаговременно устанавливается штуцер заданного размера, зависящий от установленной нормы отбора жидкости из верхнего фонтанного пласта. Плунжер 5 спускается в НКТ на обычной скребковой проводке через лубрикатор с помощью ловильного или посадочного приспособления. Наличие двух обратных клапанов (один под па-кером, второй над ПЦЭН) и разобщителя 4 позволяет осуществлять промывку либо через межтрубное пространство в НКТ, либо через НКТ в межтрубное пространство (прямую или обратную) и, таким образом, осваивать верхний пласт. После освоения фонтанного пласта, установления его режима работы и спуска плунжера 5 с соответствующим штуцером осваивается нижний пласт запуском насоса.

Описанное подземное оборудование спускается в скважину на НКТ и подвешивается в обсадной колонне на специальном плашечном трубном якоре 6, в котором предусмотрен проход для электрокабеля 8. Трубный якорь 6 воспринимает нагрузку эт веса НКТ 7 и не передает ее на подвешенное насосное оборудование благодаря подвижному сальниковому сочленению нижней и верхней частей НКТ в якоре 6. На устье скважины устанавливается обычная фонтанная арматура 9 и станция управления ПЦЭН-10 с автотрансформатором П. Установка не позволяет исследовать скважину традиционными способами. Однако допускает обычное измерение манометром давления в НКТ над разобщителем 4. Зная это давление и потери давления в штуцере плунжера 5 (по результатам его тарировки), можно косвенно определить давление против верхнего, фонтанного пласта. Сменой штуцеров и повторными измерениями давления над разобщителем можно получить зависимость изменения суммарного дебита

обоих пластов от забойного давления верхнего, фонтанного пласта. Однако такая информация не позволяет построить индикаторные линии для обоих пластов. Благодаря наличию одного канала для движения жидкости довольно просто решается проблема борьбы с отложениями парафина. С этой целью могут быть применены либо остеклован-ные трубы, либо другие методы очистки парафиновых отложений. При работе по схеме фонтан - насос (рис. 14.3) пласты.

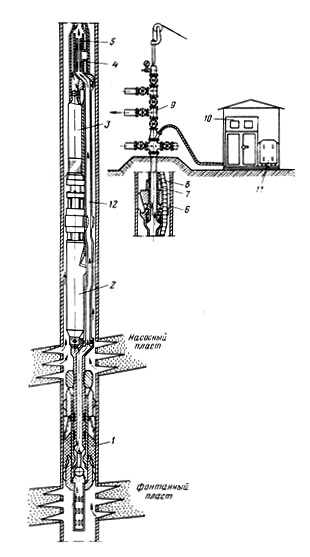

Рис 14.3. Схема установки для раздельной эксплуатации двух пластов

типа «фонтан - насос» с применением ПЦЭН

разобщаются пакером 1, который повернут резиновой манжетой вниз в сторону фонтанного пласта, имеющего большее давление. Это способствует самоуплотнению пакера. Вся сборка, состоящая из ПЭД 2, ПЦЭН 5, разобщителя 4 обводного канала 12, и трубного якоря 6, спускается в скважину на НКТ вместе с кабелм 8. Хвостовая часть сборки входит в канал пакера 1 и уплотняется там с помощью резиновых манжет. На поверхности, как обычно, устанавливается арматура 9, станция управления 10 и автотранформатор 11.

В данной установке вместо кожуха используется обводная трубка 12 для прохода жидкости из нижнего, фонтанного пласта к штуцерному сменному плунжеру 5 в разобщителе 4. Жидкость из верхнего, насосного пласта по кольцевому зазору между обсадной колонной и корпусом ПЭД и ПЦЭН поднимается вверх и достигает приемной сетки насоса. Через обратный шариковый клапан жидкость подается в НКТ, минуя разобщитель 4. Выше разобщителя жидкости смешиваются. Над центробежным насосом снаружи НКТ устанавливается трубный якорь 6, воспринимающий нагрузку от веса труб 7 и передающий ее посредством шлипсового сцепления на обсадную колонну. В пакере разобщителя 1, в его нижней части имеется подпружиненный шариковый клапан, который при подъеме сборки освобождается хвостовиком и перекрывает доступ жидкости из нижнего, фонтанного пласта в скважину. Это позволяет ремонтировать без предварительного глушения скважины тяжелой жидкостью. В случае работы подобного оборудования по схеме насос - фонтан (см. рис. 14.2) при подъеме оборудования возникает необходимость глушения верхнего, фонтанного пласта прямой или обратной промывкой скважины и закачкой в нее тяжелой жидкости. Жидкость при промывке циркулирует через боковое отверстие в разобщителе 4, которое всегда открыто для прохода жидкости верхнего фонтанного пласта Поглощение промывочной жидкости нижним, насосным пластом предотвращается разделительным пакером и обратным клапаном в нижней его части, так как пакер при подъеме оборудования остается в скважине. Спуск и посадка разделительного пакера 1 проводится заблаговременно с

помощью специального посадочного инструмента, спускаемого на НКТ.

Не менее сложны установки для раздельной эксплуатации обоих пластов штанговыми насосами. Специальными конструкторскими бюро и проектными институтами разработано много установок для раздельной эксплуатации двух пластов через одну скажину. Как правило, все эти конструкции основаны на принципе наиболее полного использования стандартного оборудования, вставных и невставных насосов, ПЦЭН и пр., при возможно малом добавлении специальных узлов и деталей Трудности с установкой или извлечением оборудования при ре монтных работах, прихваты пакеров, трудности при промывках

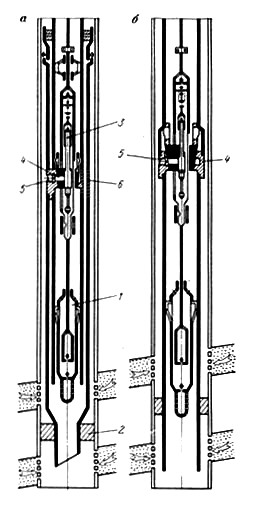

Рис. 14 4. Схемы установок для раздельной эксплуатации двух пластов типа «насос - насос»

с применением ШСН: а - установка типа УГР1-В с отводом подпакерного газа;

б - установка типа У ГР2-В без отвода подпакерного газа
для удаления механических осадков и солей, невозможность раздельного определения дебита каждого пласта и их исследования, сложности с отводом подпакерного газа для улучшения коэффициента наполнения и низкий коэффициент эксплуатации скважин с установленным оборудованием для раздельной эксплуатации привели к тому, что несмотря на большое число подобных конструкций на практике они не нашли широкого применения.

Откачка жидкости из каждого пласта по схеме ШСН-ШСН (рис. 14.4) производится спаренными штанговыми насосами, подвижные части которых соединены специальной штангой. Оба насоса спускаются на одной колонне труб и приводятся в действие одной колонной штанг от станка-качалки. Нижний ШСН 1 забирает жидкость из-под пакера 2 из нижнего пласта и подает ее в пространство НКТ над верхним ШСН 3 через обводные каналы, имеющиеся в посадочном устройстве 4 верхнего ШСН Из верхнего пласта жидкость поступаем на прием верхнего насоса через боковое отверстие 5, имеющееся в посадочном устройстве 4. Жидкость из верхнего ШСН также подается в НКТ. Таким образом, жидкости обоих пластов смешиваются и подаются на поверхность по колонне НКТ. Пласты, как обычно, изолированы друг от друга разделительным пакером. Посадочное устройство верхнего ШСН может быть оборудовано каналами для отвода в затрубное пространство подпакерного газа из нижнего пласта. В этом случае в промежутке между насосами подвешивается дополнительная колонна НКТ 6. По

межтрубному пространству, образованному этой дополнительной колонной, отсепарированный газ от приема нижнего насоса отводится в затрубное пространство через каналы посадочного устройства верхнего ШСН 4. Необходимость установки дополнительной колонны НКТ для отвода газа уменьшает размеры насоса при сохранении внешних габаритов оборудования. Другими словами, отвод подпакерного газа для увеличения коэффициента наполнения насоса достигается существенным усложнением конструкции и ущемлением его технологических возможностей (подачи). В подземное оборудование включают еще дополнительные устройства, такие как автосцеп для насосных штанг и плунжерные клапаны для слива жидкости из НКТ при их подъеме из скважины. Смещением штанг за пределы обычного их хода достигается перемещение плунжерного клапана сливного устройства, при этом боковые отверстия совмещаются, и жидкость из НКТ сливается через газоотводные каналы в посадочном устройстве верхнего ШСН в межтрубное пространство скважины. Во всех установках для раздельной эксплуатации скважин типа насос - насос (рис. 14.4, а и 14.4, б) нижние насосы вставные и подвешиваются на обычных замковых посадочных опорах, установленных в верхней части насосов. Верхние ШСН в установках также вставные с замковыми посадочными опорами в нижней части насосов. Некоторые разновидности установок УГР типа насос - насос имеют верхние ШСН невставного типа, снабженные автосцепами штанг. Невставные ШСН позволяют увеличить диаметр рабочего плунжера и подачу насоса. Разработаны стандартные установки для раздельной эксплуатации скважин насосным способом типа УГР1-В и УГРТ1-В вставного исполнения с отводом газа (см. рис. 14.4, а), накопившегося под разделительным пакером, и УГР2-В и УГРТ2-В вставного исполнения без отвода подпакерного газа (см. рис. 14.4, б), а также УГР1-Н и УГРТ1-Н невставного исполнения с отводом подпакерного газа и УГР2-Н и УГРТ2-Н невставного исполнения без отвода подпакерного газа. Наземное оборудование при использовании установок типа УГР обычное. Это стандартное устьевое оборудование и станок-качалка соответствующей грузоподъемности. Очистка НКТ от парафина осуществляется с помощью пластинчатых скребков и штанго-вращателя с обязательным применением штангового вертлюжка в нижней части колонны штанг, так как вращение соединительной штанги между верхним и нижним ШСН недопустимо из-за конструктивных особенностей установки. Отложения парафина, если они неинтенсивные, можно ликвидировать с помощью прогрева верхней части НКТ паром от передвижной паровой установки (ППУ).
